Van/đường khí (airline) ATCO AG3X – ND32 (1½”), lắp cho Xi téc xăng dầu

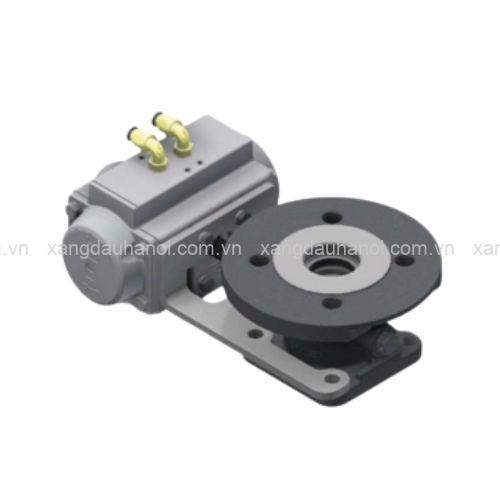

Van/đường khí (airline) ATCO AG3X – ND32 (1½”), lắp cho Xi téc xăng dầu là sản phẩm thuộc dòng ATCO của thương hiệu Perolo. Điểm nổi bật của model AG3X là van bi điều khiển khí nén, kết hợp kết nối mặt bích và bộ truyền động xoay 1/4 vòng. Thiết kế này phù hợp với những hệ thống xi téc cần thao tác đóng mở đường khí từ xa.

ATCO AG3X – Giải pháp điều khiển đường khí bằng khí nén

ATCO AG3X sử dụng cơ cấu van bi để đóng hoặc mở đường dẫn khí và hơi.

Khi viên bi xoay đến vị trí mở, lỗ thông bên trong tạo đường dẫn cho lưu chất đi qua. Khi chuyển sang vị trí đóng, viên bi ngăn dòng khí tại vị trí van.

Khác với các model ATCO sử dụng tay gạt, AG3X được trang bị bộ truyền động khí nén tác động đơn (single-acting actuator), thực hiện chuyển động xoay 90°.

Cơ cấu này giúp người vận hành điều khiển van thông qua hệ thống cấp khí nén, giảm nhu cầu thao tác trực tiếp tại vị trí lắp đặt.

AG3X có đường kính danh nghĩa ND32, tương ứng đầu ra 1½ inch, thích hợp cho các tuyến đường khí có kích thước nhỏ trên xi téc.

Kết nối mặt bích và thiết kế gọn gàng

Van ATCO AG3X sử dụng kết nối mặt bích ở cả đầu vào và đầu ra, thuận tiện tích hợp vào các cụm đường ống có mặt bích tương thích.

Đầu vào có bốn lỗ bắt bu lông đường kính 11 mm trên vòng chia lỗ PCD 103,5 mm. Đầu ra sử dụng bốn vị trí kết nối M16 trên vòng chia lỗ PCD 98,4 mm.

Chiều dài lắp đặt 94 mm, bao gồm các nắp đầu, giúp bố trí van trong không gian tương đối hạn chế.

Khối lượng sản phẩm khoảng 3,5 kg, hỗ trợ việc lắp đặt và bảo dưỡng trên hệ thống đường khí của bồn vận chuyển.

Khi lựa chọn thiết bị, cần kiểm tra đồng bộ kích thước mặt bích, bu lông và phương án làm kín tại các đầu nối.

Áp suất làm việc và bộ truyền động khí nén

ATCO AG3X có áp suất làm việc 6,7 bar, áp suất thử 10 bar.

Dải nhiệt độ làm việc của phần van từ -40°C đến +150°C, trong khi nhiệt độ thiết kế đạt -40°C đến +190°C.

Riêng bộ truyền động khí nén sử dụng áp suất cấp khí từ 4 đến 8 bar và có dải nhiệt độ làm việc từ -40°C đến +80°C.

Cần phân biệt rõ áp suất làm việc của đường khí với áp suất cấp cho bộ truyền động. Đây là hai thông số phục vụ những chức năng khác nhau.

Hệ thống cấp khí nén phải được lựa chọn và điều chỉnh phù hợp để bảo đảm bộ truyền động hoạt động ổn định.

Thông số kỹ thuật van ATCO AG3X ND32

Giới hạn nhiệt độ sử dụng thực tế còn phụ thuộc vào vật liệu làm kín và cấu hình lắp đặt.

Kết cấu inox và hệ thống gioăng làm kín

Thân van bằng inox 316L kết hợp viên bi inox 316 giúp thiết bị có khả năng chống ăn mòn phù hợp với nhiều môi trường công nghiệp.

Bộ phận làm kín viên bi sử dụng PTFE, hỗ trợ độ kín và giảm ma sát khi đóng mở.

Cụm trục còn có gioăng O-ring Viton, gioăng FEP/Silicone, bạc dẫn hướng PTFE và gioăng trục PTFE.

Các chi tiết này cần được kiểm tra định kỳ nhằm phát hiện tình trạng mài mòn, biến dạng hoặc rò rỉ.

Khi sử dụng với hơi xăng dầu hoặc hóa chất, cần xác nhận khả năng tương thích của vật liệu với lưu chất thực tế.

Phụ kiện và bảo trì van AG3X

ATCO AG3X có thể kết hợp với các phụ kiện như mặt bích hàn, mặt bích bịt, bộ bu lông, bộ lọc và đồng hồ áp suất.

Các bộ phụ tùng bảo dưỡng gồm bộ gioăng làm kín viên bi, bộ gioăng trục, bộ lọc và bộ khớp nối truyền động.

Khi thay gioăng trục, nên thay đồng thời các chi tiết làm kín liên quan. Hai gioăng làm kín viên bi cũng cần được thay cùng lúc để duy trì độ kín đồng đều.

Trước khi bảo trì, phải cô lập đường ống, xả áp an toàn và ngắt nguồn khí điều khiển.

Không tháo bộ truyền động hoặc các chi tiết chịu lực khi chưa xác nhận trạng thái an toàn của thiết bị.

Ứng dụng trong hệ thống xi téc xăng dầu

AG3X ND32 phù hợp với các hệ thống cần đóng mở đường khí bằng điều khiển khí nén, đặc biệt tại những vị trí khó tiếp cận hoặc yêu cầu điều khiển từ xa.

Van có thể tham gia kiểm soát đường dẫn hơi trong hệ thống thu hồi hơi xăng dầu khi được tích hợp đúng thiết kế.

Tuy nhiên, AG3X là van đóng mở, không phải van thở tự động hoặc van an toàn chống quá áp và chân không. Chức năng bảo vệ bồn phải được thực hiện bởi các thiết bị an toàn chuyên dụng.

Khi lựa chọn, cần xác nhận nguồn khí nén, áp suất đường khí, kết nối mặt bích và yêu cầu vận hành của toàn bộ hệ thống.

Mua van ATCO AG3X ND32 chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van/đường khí (airline) ATCO AG3X – ND32 (1½”), lắp cho Xi téc xăng dầu chính hãng Perolo, hỗ trợ lựa chọn cấu hình và phụ kiện lắp đặt phù hợp.

Khách hàng nên cung cấp thông tin về nguồn khí nén, mặt bích kết nối, điều kiện vận hành và yêu cầu điều khiển để được tư vấn chính xác.

Liên hệ Hotline 0961.089.292 để nhận tư vấn kỹ thuật và báo giá sản phẩm.
