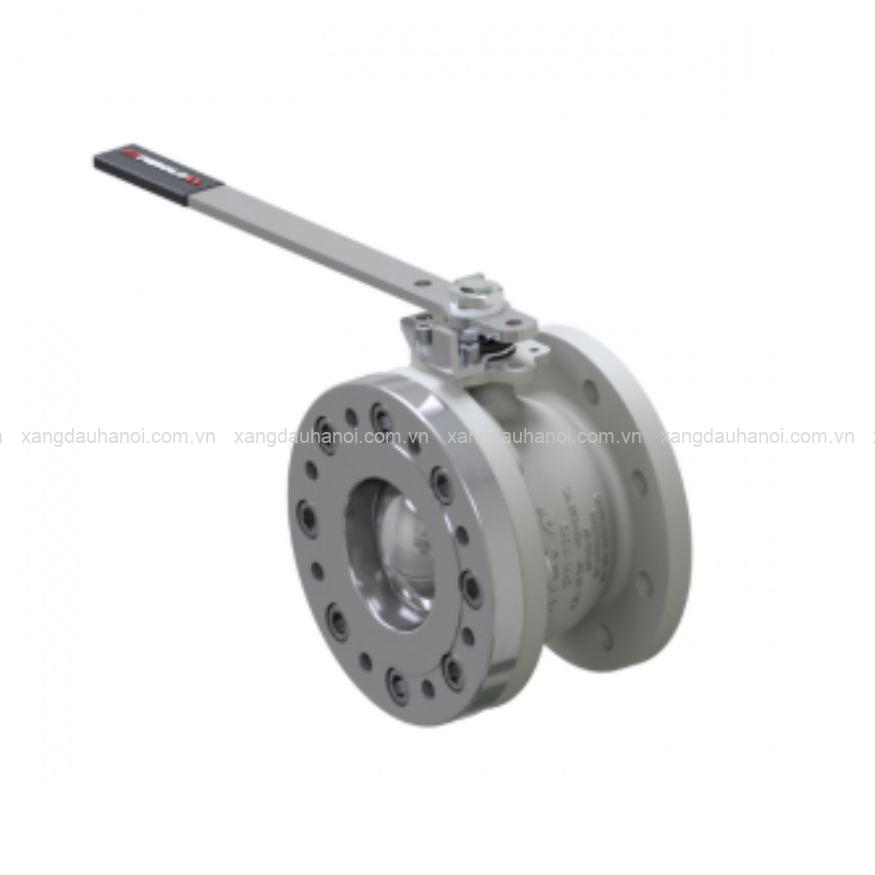

Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu

Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu là van bi toàn dòng (Full Bore) thuộc dòng ATCO của Perolo, được thiết kế làm van đầu vào/đầu ra cho chất lỏng trên hệ thống bồn và xi téc. Với đường kính danh nghĩa ND100, thiết kế chắc chắn và thao tác đóng mở nhanh, sản phẩm phù hợp cho các hệ thống yêu cầu khả năng kiểm soát dòng chảy ổn định và độ kín cao.

Giới thiệu Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu

ATCO AF10 là dòng van bi ND100 (4″) của Perolo, được phát triển cho các ứng dụng vận chuyển chất lỏng bằng bồn, trong đó có toa xe bồn đường sắt. Van có thể đảm nhiệm chức năng cửa nạp hoặc cửa xả, hỗ trợ kiểm soát dòng lưu chất trong quá trình vận hành.

Thiết kế Full Bore tạo đường lưu thông toàn tiết diện qua van khi mở, giúp dòng chất lỏng đi qua thuận lợi. Kết cấu van nhỏ gọn, phù hợp với những vị trí lắp đặt cần tối ưu không gian nhưng vẫn yêu cầu độ bền và khả năng vận hành tin cậy.

Đặc điểm sản phẩm

Van sử dụng cơ cấu bi để đóng hoặc mở dòng chất lỏng. Tay vận hành dạng 1/4 vòng giúp người sử dụng chuyển trạng thái van nhanh chóng; phiên bản tiêu chuẩn mở theo chiều ngược kim đồng hồ. Cơ cấu này đơn giản, trực quan và thuận tiện trong quá trình vận hành thực tế.

ATCO AF10 có kết cấu Full Bore, hạn chế sự thu hẹp tiết diện dòng chảy khi van ở trạng thái mở. Đây là đặc điểm quan trọng đối với hệ thống nạp/xả chất lỏng trên bồn và xi téc, nơi khả năng lưu thông ổn định là một yêu cầu đáng chú ý.

Van được thiết kế dạng mặt bích để tạo liên kết chắc chắn với hệ thống. Perolo cung cấp nhiều lựa chọn vật liệu thân, bi và vòng kẹp để đáp ứng những điều kiện sử dụng khác nhau. Sản phẩm cũng có tùy chọn phiên bản nhiệt độ cao và gia nhiệt bằng hơi.

Thiết kế ATCO AF10 đáp ứng ADR, IMDG, RID và EN 14432, đồng thời được phê duyệt bởi Bureau Veritas và A-C-I. Điều này giúp sản phẩm phù hợp với các hệ thống bồn vận chuyển yêu cầu thiết bị có tiêu chuẩn và nguồn gốc rõ ràng.

Thông số kỹ thuật

• Model: AF10
• Đường kính danh nghĩa: ND100 – 100 mm (4″)
• Kiểu van: Ball Valve – Full Bore
• Khối lượng: 27 kg
• Áp suất làm việc: 16 bar; phiên bản High Temperature: 4 bar
• Áp suất thử: 24 bar; phiên bản High Temperature: 6 bar
• Nhiệt độ làm việc: CS: -20°C đến +150°C; SS: -40°C đến +150°C
• Phiên bản High Temperature & Steam Heated: -40°C đến +250°C
• Gioăng bi tiêu chuẩn: PTFE
• Chiều dài Face-to-Face: 160 mm
• Vận hành: tay gạt 1/4 vòng
• Khoan mặt bích tiêu chuẩn: 8 lỗ Ø18 trên PCD 180 mm / 8 lỗ ren M16 trên PCD 180 mm
• Tiêu chuẩn: ADR / IMDG / RID / EN 14432

Ngoài cấu hình tiêu chuẩn, Perolo còn có các lựa chọn vật liệu và kiểu khoan mặt bích khác tùy cấu hình đặt hàng.

Ứng dụng của Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu

Van được sử dụng làm cửa vào hoặc cửa ra cho chất lỏng trên hệ thống bồn vận chuyển. Với cấu hình ND100, ATCO AF10 phù hợp cho các vị trí cần van bi kích thước 4″, đặc biệt trên hệ thống xi téc và toa xe bồn đường sắt.

Khi lựa chọn van cho xăng dầu hoặc từng loại lưu chất cụ thể, cần kiểm tra sự tương thích giữa vật liệu của van, vật liệu làm kín và sản phẩm được vận chuyển trước khi đưa vào sử dụng.

Lắp đặt và bảo dưỡng

Trước khi lắp đặt cần làm sạch mặt bích phía bồn, loại bỏ bụi bẩn và các hạt cứng. Gioăng phải được đặt đúng vị trí, sau đó lắp van lên mặt bích và cố định bằng bộ bu lông, vòng đệm phù hợp. Việc lắp đặt đúng trình tự giúp duy trì liên kết ổn định và độ kín của cụm van.

Trong quá trình bảo dưỡng, Perolo khuyến nghị thay đồng thời các gioăng làm kín trục để duy trì độ kín của trục van. Hai gioăng bi cũng nên được thay cùng lúc. Khi thay vòng kẹp, nên đồng thời chuẩn bị bộ gioăng bi tương ứng. Phụ tùng OEM cần được ưu tiên để đảm bảo đúng cấu hình thiết kế của thiết bị.

Mua Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu chính hãng

Xăng Dầu Hà Nội cung cấp Van bi ATCO AF10 – ND100 (4″), lắp cho Xi téc xăng dầu chính hãng, phù hợp cho nhu cầu thay thế, lắp mới và bảo dưỡng hệ thống xi téc.

Để được tư vấn đúng cấu hình van, vật liệu và phương án lắp đặt theo hệ thống thực tế, quý khách vui lòng liên hệ Xăng Dầu Hà Nội – Hotline 0961.089.292 để được hỗ trợ và báo giá.
