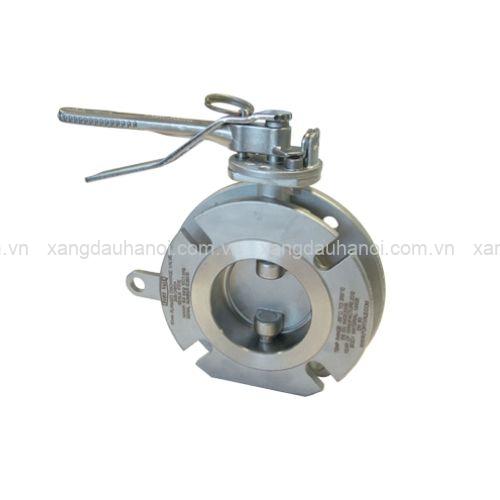

Van bướm mặt bích Widdop DN80 (3″), dùng trên bồn, xi téc

Van bướm mặt bích Widdop DN80 (3″) là thiết bị chuyên dụng được thiết kế cho hệ thống bồn và xi téc, đáp ứng yêu cầu đóng mở và kiểm soát dòng lưu chất trong quá trình vận chuyển. Sản phẩm sử dụng các chi tiết tiếp xúc bằng inox 316, kết hợp gioăng làm kín PTFE, mang lại khả năng vận hành ổn định và độ kín cao. Với thiết kế kết nối mặt bích, van phù hợp cho nhiều cấu hình lắp đặt trên bồn, xi téc chuyên dụng.

Đặc điểm của Van bướm mặt bích Widdop DN80 (3″), dùng trên bồn, xi téc

Thiết kế chuyên dụng cho bồn, xi téc

Van được thiết kế theo cấu hình van bướm xả/điều khiển dòng với kích thước danh nghĩa DN80 (3″), phù hợp lắp đặt trên các hệ thống bồn và xi téc cần kết nối chắc chắn, thuận tiện cho quá trình vận hành.

Kết nối mặt bích chắc chắn

Phần kết nối với bồn sử dụng mặt bích với 6 lỗ Ø14 mm trên vòng PCD 168 mm, trong khi phía đầu ra sử dụng mặt bích với 4 rãnh mở trên PCD tối thiểu 146 mm, giúp thuận tiện khi ghép nối với các bộ phận tương thích.

Vật liệu inox 316 ở các chi tiết tiếp xúc

Các bộ phận tiếp xúc với lưu chất được chế tạo từ thép không gỉ 316, giúp sản phẩm có độ bền tốt và phù hợp với môi trường làm việc yêu cầu vật liệu có khả năng chống ăn mòn.

Gioăng làm kín PTFE

Van sử dụng gioăng làm kín chính bằng PTFE, hỗ trợ duy trì độ kín trong quá trình đóng mở và vận hành hệ thống. Tài liệu kỹ thuật cũng ghi nhận các chi tiết làm kín khác sử dụng PTFE và O-ring phù hợp.

Tay gạt có cơ cấu khóa

Van được vận hành bằng tay gạt bên trái, tích hợp TIR và các vị trí để khóa bằng padlock, giúp hỗ trợ kiểm soát trạng thái vận hành và hạn chế thao tác ngoài ý muốn.

Dải nhiệt độ và áp suất làm việc rộng

Theo tài liệu kỹ thuật, van có áp suất thiết kế tối đa 6,9 bar, áp suất thử 12,6 bar và dải nhiệt độ thiết kế từ -55°C đến 200°C, phù hợp với nhiều điều kiện vận hành trong hệ thống bồn, xi téc.

Thông số kỹ thuật Van bướm mặt bích Widdop DN80 (3″), dùng trên bồn, xi téc

Ứng dụng Van bướm mặt bích Widdop DN80 (3″), dùng trên bồn, xi téc

Van bướm mặt bích Widdop DN80 (3″) được sử dụng trong các hệ thống bồn và xi téc cần thiết bị đóng mở dòng lưu chất có kết nối mặt bích. Một số ứng dụng tiêu biểu gồm:

• Lắp đặt trên bồn, xi téc vận chuyển chất lỏng.
• Sử dụng trong hệ thống đường ống và đường xả của bồn chứa.
• Kết nối với các thiết bị, phụ kiện có cấu hình mặt bích tương thích.
• Hỗ trợ đóng mở dòng lưu chất trong quá trình nạp, xả và vận hành bồn.
• Phù hợp cho các hệ thống yêu cầu vật liệu tiếp xúc bằng inox 316 và gioăng PTFE.

Lưu ý khi sử dụng

• Kiểm tra kích thước, kiểu mặt bích và thông số kết nối trước khi lắp đặt.
• Đảm bảo gioăng và các chi tiết làm kín được lắp đúng vị trí, không bị biến dạng hoặc hư hỏng.
• Không vận hành van vượt quá giới hạn áp suất và nhiệt độ thiết kế của sản phẩm.
• Kiểm tra tình trạng tay gạt, cơ cấu khóa và các chi tiết làm kín định kỳ.
• Khi thay thế linh kiện, nên sử dụng phụ tùng tương thích đúng model để đảm bảo khả năng vận hành và độ kín của van.
• Việc lắp đặt, kiểm tra và bảo dưỡng nên được thực hiện bởi nhân sự có chuyên môn về thiết bị bồn, xi téc.

Mua Van bướm mặt bích Widdop DN80 (3″) chính hãng tại Xăng Dầu Hà Nội

Nếu bạn đang tìm Van bướm mặt bích Widdop DN80 (3″), dùng trên bồn, xi téc chính hãng, Xăng Dầu Hà Nội cung cấp sản phẩm phục vụ các hệ thống bồn, xi téc và thiết bị vận chuyển chuyên dụng.

Sản phẩm được lựa chọn theo đúng model và thông số kỹ thuật, hỗ trợ khách hàng kiểm tra cấu hình kết nối trước khi đặt mua. Xăng Dầu Hà Nội cam kết cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng, phù hợp với nhu cầu lắp đặt và thay thế thực tế.

Liên hệ 0961.089.292 để được tư vấn sản phẩm, thông số kỹ thuật và lựa chọn van phù hợp với hệ thống bồn, xi téc.
