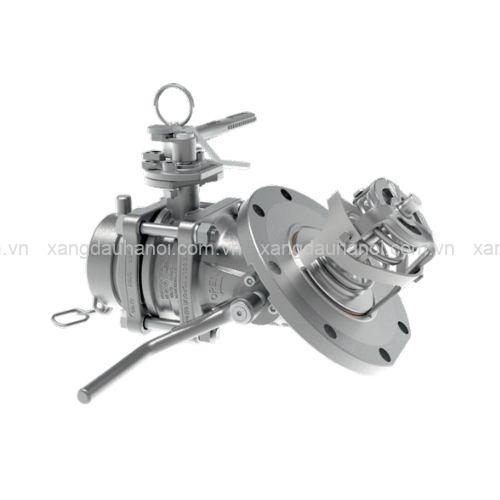

Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn (Non-Superseat)

Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn là cụm van chuyên dụng được thiết kế cho hệ thống xả đáy bồn chứa, bồn xe bồn và tank container. Sản phẩm kết hợp van chân Highlift với van bướm dạng thấp, đáp ứng yêu cầu đóng mở và kiểm soát dòng chảy trong quá trình nạp, xả hàng. Thiết kế góc 45° giúp phù hợp với cấu hình đường ống xả đáy, trong khi kết nối đầu ra 3″ BSP thuận tiện cho việc lắp đặt với các thiết bị liên quan.

Đặc điểm Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn

Thiết kế Highlift góc 45°

Van sử dụng cấu hình Highlift DN80 với góc thân 45°, phù hợp với các hệ thống xả đáy cần bố trí đường dòng chảy theo góc nghiêng. Highlift sử dụng cơ cấu poppet kết hợp lò xo và cơ cấu nâng, tạo thành van đóng chính tại vị trí đáy bồn.

Kết hợp van chân và van bướm

Cụm van tích hợp Highlift footvalve và van bướm dạng thấp, tạo thành giải pháp đóng mở hai cấp cho đường xả. Thiết kế này giúp kiểm soát dòng lưu chất thuận tiện trong quá trình vận hành và giảm số lượng chi tiết trung gian giữa đầu ra van chân và van bướm.

Đế van tiêu chuẩn Non-Superseat

Phiên bản này sử dụng đế van tiêu chuẩn Non-Superseat, mã cụm sản phẩm 804/E0054. Đây là lựa chọn khác với phiên bản Superseat 804/E0040 được Fort Vale cung cấp trong cùng dòng sản phẩm.

Vật liệu phù hợp môi trường công nghiệp

Thân van chân của phiên bản tiêu chuẩn được chế tạo từ CF3M, trong khi các bộ phận tiếp xúc với lưu chất sử dụng inox 316. Gioăng chính của van chân sử dụng Fortyt, còn van bướm và nắp bịt sử dụng gioăng PTFE.

Thiết kế nhỏ gọn, thuận tiện vận hành

Van bướm có thiết kế dạng thấp với tay gạt lệch, tạo khoảng không thuận tiện hơn khi thao tác. Đầu ra dạng offset cùng kết nối 3″ BSP giúp việc tiếp cận các vị trí liên kết và lắp đặt thiết bị dễ dàng hơn.

Thông số kỹ thuật Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn

Ứng dụng Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn

Van được sử dụng trong các hệ thống xả đáy bồn chứa và tank container, đặc biệt những ứng dụng yêu cầu van đóng chính tại vị trí drain point kết hợp với một van đóng thứ cấp. Fort Vale cho biết footvalve được sử dụng để nạp và xả hàng hóa kết hợp với van thứ cấp.

Một số ứng dụng tiêu biểu:

• Lắp đặt trên bồn xe bồn, xe xitec và tank container.
• Hệ thống xả đáy bồn chứa chất lỏng công nghiệp.
• Đường ống nạp – xả cần van đóng mở hai cấp.
• Hệ thống vận chuyển và chứa các loại hàng hóa dạng lỏng phù hợp với vật liệu gioăng và vật liệu van.
• Các cụm van xả đáy yêu cầu cấu hình DN80 (3″) và góc 45°.

Lưu ý khi sử dụng Van bướm Highlift DN80 (3″) góc xả 45° – đế van tiêu chuẩn

• Kiểm tra đúng kích thước DN80 (3″), góc 45° và cấu hình Non-Superseat 804/E0054 trước khi lắp đặt.
• Đảm bảo mặt bích, gioăng và các điểm kết nối phù hợp với thông số của cụm van.
• Không vận hành van vượt quá áp suất thiết kế 4 bar hoặc giới hạn nhiệt độ từ -40°C đến 200°C theo datasheet.
• Kiểm tra tình trạng gioăng, cơ cấu đóng mở và các chi tiết làm kín trong quá trình bảo dưỡng định kỳ.
• Sử dụng phụ tùng đúng chủng loại khi thay thế để duy trì khả năng làm kín và độ ổn định của van.
• Với các ứng dụng chứa hóa chất hoặc lưu chất có tính ăn mòn, cần xác nhận khả năng tương thích vật liệu trước khi đưa van vào vận hành.
• Việc lắp đặt, kiểm tra và bảo dưỡng nên được thực hiện bởi nhân sự có chuyên môn về thiết bị bồn và hệ thống van công nghiệp.
