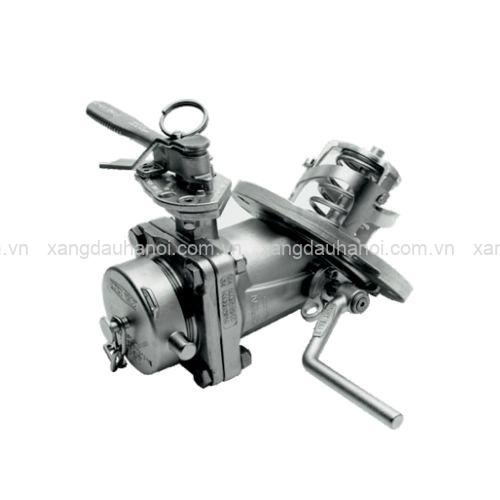

Cụm van xả đáy Univalve DN80 (3″) góc xả 45°, dùng trên bồn, xi téc

Cụm van xả đáy Univalve DN80 (3″) góc xả 45°, dùng trên bồn, xi téc là cụm van xả đáy chuyên dụng của Fort Vale, được thiết kế cho hệ thống xả sản phẩm trên bồn và xe xi téc. Sản phẩm kết hợp footvalve Highlift với van bướm tích hợp, giúp kiểm soát dòng chảy hiệu quả và thuận tiện trong quá trình vận hành. Thiết kế thân van góc 45° cùng kết nối đầu vào dạng mặt bích, đầu ra 3″ BSP phù hợp với nhiều cấu hình lắp đặt trên bồn chứa.

Đặc điểm cụm van xả đáy Univalve DN80 (3″) góc xả 45°

Thiết kế góc xả 45°

Cụm van có kích thước danh nghĩa DN80 (80 mm) và thiết kế thân van góc 45°, phù hợp với vị trí lắp đặt đường xả đáy trên bồn, xi téc. Góc xả được thiết kế nhằm tạo hướng kết nối thuận tiện cho hệ thống đường ống và thiết bị xả.

Tích hợp footvalve Highlift và van bướm

Sản phẩm sử dụng Highlift footvalve tích hợp van bướm, kết hợp chức năng kiểm soát dòng chảy trong một cụm van. Thiết kế này giúp thao tác vận hành thuận tiện, đồng thời hỗ trợ kiểm soát quá trình xả sản phẩm từ bồn.

Vật liệu tiếp xúc bằng inox 316

Các bộ phận tiếp xúc với môi chất được chế tạo từ thép không gỉ 316, giúp tăng khả năng chống ăn mòn và phù hợp với yêu cầu sử dụng trong hệ thống bồn, xi téc chuyên dụng. Vùng làm kín sử dụng Superseat bằng Alloy 625 theo cấu hình sản phẩm.

Hệ thống làm kín PTFE

Van bướm sử dụng gioăng làm kín PTFE, trong khi nắp đầu ra cũng sử dụng gioăng PTFE. Vật liệu làm kín này góp phần duy trì khả năng kín trong quá trình vận hành và hạn chế nguy cơ rò rỉ tại các vị trí kết nối.

Kết nối đầu vào và đầu ra tiêu chuẩn

Đầu vào của cụm van là kết nối mặt bích 8 lỗ Ø14 mm, bố trí đều trên vòng PCD 177,8 mm. Đầu ra sử dụng 3″ BSP spigot flange kèm nắp, thuận tiện cho việc kết nối với hệ thống đường ống và phụ kiện xả tương ứng.

Thông số kỹ thuật cụm van xả đáy Univalve DN80 (3″) góc xả 45°

Ứng dụng cụm van xả đáy Univalve DN80 (3″) góc xả 45°

Cụm van xả đáy Univalve DN80 (3″) góc xả 45° được sử dụng chủ yếu trong hệ thống bồn chứa và xe xi téc, đặc biệt tại vị trí đường xả đáy cần kiểm soát dòng sản phẩm. Một số ứng dụng tiêu biểu gồm:

• Lắp đặt trên bồn xi téc vận chuyển chất lỏng.
• Sử dụng cho hệ thống xả đáy bồn chứa.
• Kết nối với đường ống và thiết bị phục vụ quá trình nạp, xả sản phẩm.
• Ứng dụng trong các hệ thống cần cụm van có thiết kế góc 45° để tối ưu không gian lắp đặt.
• Phù hợp với các hệ thống yêu cầu khả năng kiểm soát dòng chảy và làm kín ổn định.

Lưu ý khi sử dụng cụm van xả đáy Univalve DN80 (3″) góc xả 45°

• Kiểm tra đúng kích thước, kiểu kết nối và cấu hình cụm van trước khi lắp đặt.
• Đảm bảo bề mặt mặt bích, gioăng và các điểm kết nối sạch, không bị biến dạng hoặc hư hỏng.
• Không vận hành vượt quá áp suất thiết kế 4 bar của sản phẩm.
• Kiểm tra tình trạng gioăng PTFE và các bộ phận làm kín định kỳ để hạn chế nguy cơ rò rỉ.
• Việc lắp đặt, kiểm tra và bảo trì nên được thực hiện bởi nhân sự có chuyên môn về hệ thống bồn, xi téc.
• Lựa chọn đúng phụ kiện kết nối để đảm bảo khả năng làm kín và độ ổn định trong quá trình vận hành.

Mua cụm van xả đáy Univalve DN80 (3″) góc xả 45° chính hãng tại Xăng Dầu Hà Nội

Khi lựa chọn cụm van xả đáy Univalve DN80 (3″) góc xả 45°, nguồn gốc sản phẩm và độ chính xác của cấu hình kỹ thuật là những yếu tố cần được quan tâm. Xăng Dầu Hà Nội cung cấp sản phẩm chính hãng, hỗ trợ khách hàng lựa chọn đúng chủng loại, kích thước và cấu hình phù hợp với bồn, xi téc.

Khách hàng có nhu cầu tư vấn sản phẩm, thông số kỹ thuật hoặc báo giá có thể liên hệ Xăng Dầu Hà Nội qua hotline 0961.089.292 để được hỗ trợ nhanh chóng.
