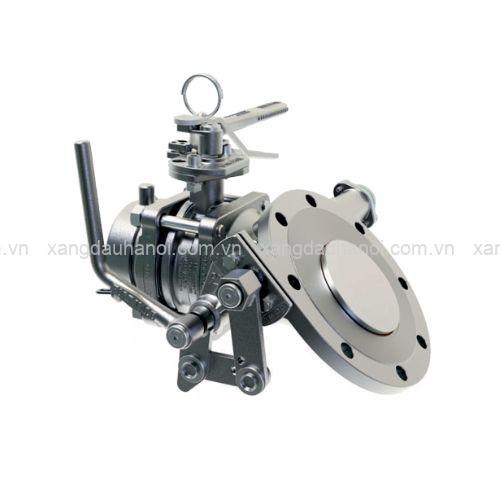

Van bướm Cleanflow DN80 (3″) góc xả 45°, dùng trên bồn, xi téc

Van bướm Cleanflow DN80 (3″) góc xả 45° là cụm van chuyên dụng được thiết kế cho hệ thống bồn, xi téc và các ứng dụng vận chuyển chất lỏng. Sản phẩm kết hợp van chân bồn Cleanflow với van bướm dạng low-profile, giúp tối ưu không gian lắp đặt và thuận tiện khi vận hành. Thiết kế góc xả 45° cùng tay gạt lệch giúp tăng khoảng không thao tác, phù hợp với các hệ thống bồn yêu cầu kết cấu gọn và khả năng tiếp cận van thuận tiện.

Đặc điểm van bướm Cleanflow DN80 (3″) góc xả 45°

Thiết kế Compact-3 tối ưu không gian

Van được phát triển theo thiết kế Cleanflow/Butterfly Compact-3 với kết cấu nhỏ gọn. So với cụm tiêu chuẩn, thiết kế mới giúp giảm chiều dài tổng thể khoảng 11 mm và giảm trọng lượng, từ đó hỗ trợ tối ưu không gian cũng như tải trọng của bồn, xi téc.

Van bướm dạng low-profile

Van bướm có thiết kế thấp, kết hợp tay gạt lệch giúp tạo khoảng hở tốt hơn khi thao tác. Cấu trúc này đặc biệt hữu ích trong khu vực lắp đặt có không gian hạn chế trên bồn hoặc khung xi téc.

Góc xả 45° thuận tiện cho hệ thống

Thân van được thiết kế với góc 45°, kết hợp đầu ra dạng 3″ BSP spigot flange và nắp chụp. Cấu hình này phù hợp với các hệ thống đường ống xả được bố trí theo hướng nghiêng trên bồn, xi téc.

Vật liệu tiếp xúc bằng inox 316

Các bộ phận tiếp xúc của van sử dụng thép không gỉ 316, trong khi khu vực làm kín sử dụng Superseat bằng hợp kim 625. Phớt chính của van bướm và nắp sử dụng PTFE, góp phần đáp ứng yêu cầu làm kín trong điều kiện vận hành của hệ thống.

Giảm chi phí bảo trì

Thiết kế sử dụng ít chi tiết và vật tư tiêu hao hơn giữa đầu ra van chân bồn và van bướm, giúp giảm nhu cầu bảo trì, sửa chữa. Các bộ phận làm kín và phụ tùng tiêu chuẩn cũng có sẵn thông qua Fort Vale và các đại lý được ủy quyền.

Dễ tiếp cận vị trí lắp đặt

Kích thước và PCD của mặt bích đầu ra được tối ưu để cải thiện khả năng tiếp cận các vị trí bu lông, thuận tiện hơn cho quá trình lắp đặt và bảo dưỡng.

Thông số kỹ thuật van bướm Cleanflow DN80 (3″) góc xả 45°

Ứng dụng van bướm Cleanflow DN80 (3″) góc xả 45°

Van bướm Cleanflow DN80 (3″) góc xả 45° được sử dụng trong các hệ thống bồn và xi téc cần kiểm soát dòng lưu chất tại vị trí đầu ra. Thiết kế kết hợp van chân bồn và van bướm giúp tạo thành cụm điều khiển dòng chảy tích hợp, phù hợp với các hệ thống vận chuyển chất lỏng bằng bồn chuyên dụng.

Một số ứng dụng tiêu biểu gồm:

• Lắp đặt trên bồn xi téc vận chuyển chất lỏng.
• Hệ thống xả và kiểm soát dòng lưu chất của bồn.
• Cụm van chân bồn kết hợp van bướm.
• Các hệ thống yêu cầu thiết kế van nhỏ gọn, dễ thao tác.
• Các ứng dụng cần kết nối đầu ra 3″ BSP và bố trí đường xả góc 45°.

Lưu ý khi sử dụng van bướm Cleanflow DN80 (3″) góc xả 45°

• Kiểm tra đúng kích thước DN80 (3″) và kiểu kết nối trước khi lắp đặt.
• Đảm bảo mặt bích, gioăng và các điểm kết nối được lắp đúng kỹ thuật để hạn chế rò rỉ.
• Không vận hành van vượt quá áp suất thiết kế tối đa 4 bar.
• Phạm vi nhiệt độ thiết kế của sản phẩm là từ -40°C đến 200°C; cần lựa chọn cấu hình phù hợp với môi chất và điều kiện thực tế.
• Kiểm tra tình trạng phớt, gioăng, tay gạt và các chi tiết làm kín trong quá trình bảo dưỡng.
• Chỉ sử dụng phụ tùng và bộ seal phù hợp với đúng cấu hình sản phẩm khi thay thế.
• Việc lắp đặt, kiểm tra và bảo dưỡng nên được thực hiện bởi nhân sự có chuyên môn về thiết bị bồn, xi téc và hệ thống đường ống.

Mua van bướm Cleanflow DN80 (3″) góc xả 45° chính hãng tại Xăng Dầu Hà Nội

Khi lựa chọn van bướm Cleanflow DN80 (3″) góc xả 45°, khách hàng nên ưu tiên sản phẩm có nguồn gốc rõ ràng và thông số kỹ thuật phù hợp với hệ thống bồn, xi téc. Xăng Dầu Hà Nội cung cấp thiết bị và phụ kiện chuyên dụng cho hệ thống bồn xi téc, hỗ trợ khách hàng lựa chọn đúng kích thước, kiểu kết nối và cấu hình van theo nhu cầu sử dụng.

Sản phẩm được cung cấp với cam kết hàng chính hãng, nguồn gốc rõ ràng, phù hợp cho các ứng dụng chuyên dụng trong lĩnh vực vận chuyển và lưu trữ chất lỏng. Vui lòng liên hệ Xăng Dầu Hà Nội qua hotline 0961.089.292 để được hỗ trợ nhanh chóng.
