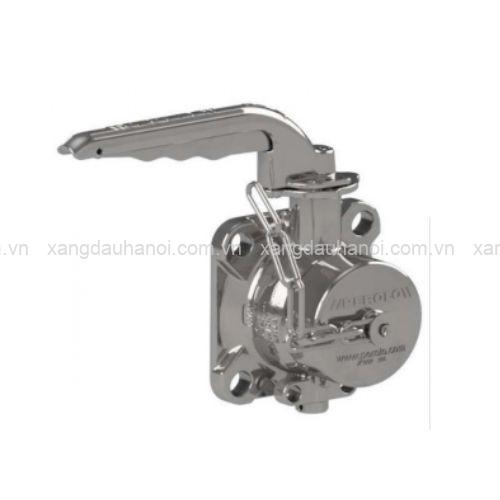

Van/đường khí (airline) Tankfly TT5X – ND50 (2″), lắp cho Xi téc xăng dầu là sản phẩm thuộc dòng TANKFLY của thương hiệu Perolo. Thiết bị sử dụng cơ cấu van bướm, thân inox 316L và đầu ra ren BSP 2 inch, nổi bật với thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng đóng mở nhanh.
Tankfly TT5X thuộc dòng van bướm TANKFLY MKII, được thiết kế để sử dụng trên đường khí hoặc các tuyến nạp, xả lưu chất tương thích.
Thay vì sử dụng viên bi như dòng ATCO, TT5X có đĩa van xoay quanh trục. Khi đĩa chuyển sang vị trí mở, lưu chất đi qua thân van; khi đóng, đĩa ép vào bộ phận làm kín để ngăn dòng chảy.
Cơ cấu xoay 1/4 vòng cho phép thao tác nhanh và dễ nhận biết trạng thái van.
Với đường kính danh nghĩa ND50 (2 inch), sản phẩm phù hợp với các cụm đường khí cần đầu nối ren BSP 2 inch.
Một trong những ưu điểm đáng chú ý của Tankfly TT5X là kết cấu nhỏ gọn.
Van có chiều dài lắp đặt 77 mm khi tính cả nắp bịt, giúp tiết kiệm không gian trên cụm đường ống.
Khối lượng khoảng 1,4 kg, thuận tiện cho việc lắp đặt và bảo dưỡng.
Phía đầu vào sử dụng bốn lỗ dài Ø11 mm, phù hợp với vòng chia lỗ PCD từ 100 đến 103,5 mm.
Phía đầu ra là ren BSP 2 inch, có thể lựa chọn cấu hình không nắp, nắp tiêu chuẩn, nắp gia cường hoặc nắp Camlock.
Nhờ đó, khách hàng có thể lựa chọn phương án kết nối phù hợp với hệ thống đường khí hiện có.
Tankfly TT5X có áp suất làm việc tối đa 7 bar và áp suất thử 10,5 bar.
Dải nhiệt độ làm việc tiêu chuẩn từ -40°C đến +150°C, trong khi nhiệt độ thiết kế nằm trong khoảng -40°C đến +190°C.
Bộ phận làm kín đĩa van sử dụng PTFE, có giới hạn nhiệt độ làm việc tiêu chuẩn đến +150°C.
Khi lựa chọn thiết bị, cần xem xét đồng thời áp suất đường ống, nhiệt độ lưu chất và khả năng tương thích vật liệu để bảo đảm sử dụng đúng điều kiện kỹ thuật.
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | Perolo |
| Dòng sản phẩm | TANKFLY MKII |
| Model | TT5X |
| Loại van | Van bướm đường khí |
| Đường kính danh nghĩa | ND50 – 50 mm (2″) |
| Vật liệu thân | Inox 316L / 1.4409 |
| Gioăng làm kín đĩa van | PTFE |
| Kết nối đầu vào | 4 lỗ dài Ø11 mm, PCD 100–103,5 mm |
| Kết nối đầu ra | Ren BSP 2 inch |
| Áp suất làm việc tối đa | 7 bar |
| Áp suất thử | 10,5 bar |
| Nhiệt độ làm việc | -40°C đến +150°C |
| Nhiệt độ thiết kế | -40°C đến +190°C |
| Khối lượng | 1,4 kg |
| Chiều dài lắp đặt | 77 mm, bao gồm nắp bịt |
| Cơ cấu vận hành | Tay gạt xoay 1/4 vòng |
| Tùy chọn điều khiển | Tay điều khiển từ xa hoặc bộ truyền động khí nén |
| Tiêu chuẩn phù hợp | ADR, IMDG, RID, EN 14432 |
| Chứng nhận | Bureau Veritas |
Tankfly TT5X cung cấp nhiều lựa chọn cấu hình đầu ra, gồm nắp bịt tiêu chuẩn, nắp gia cường và nắp Camlock.
Ngoài tay gạt tiêu chuẩn, sản phẩm có thể kết hợp với tay điều khiển từ xa hoặc bộ truyền động khí nén tùy cấu hình đặt hàng.
Các phụ kiện liên quan gồm mặt bích hàn, bộ vít lắp đặt, bộ lọc và đồng hồ áp suất.
Van còn có tùy chọn cổng kết nối đồng hồ áp suất ren BSP 1/4 inch kèm nút bịt, thuận tiện cho những hệ thống cần bố trí điểm đo áp suất.
Việc lựa chọn đúng phụ kiện giúp đồng bộ kết nối và thuận tiện hơn khi bảo dưỡng.
Khi nạp xăng dầu, lượng chất lỏng tăng lên có thể đẩy khí và hơi ra khỏi khoang chứa. Ngược lại, khi xả hàng, hệ thống cần có phương án cấp bù khí để tránh hình thành chân không quá mức.
Tankfly TT5X cho phép người vận hành đóng hoặc mở tuyến đường khí theo quy trình làm việc.
Van cũng có thể được bố trí trên tuyến thu hồi hơi nếu kiểu kết nối, vật liệu và điều kiện vận hành tương thích.
Tuy nhiên, TT5X là van đóng mở, không phải van thở tự động hoặc van an toàn chống quá áp và chân không. Chức năng bảo vệ bồn phải được đảm nhiệm bởi các thiết bị an toàn chuyên dụng.
Khi lắp đặt, cần đặt đĩa van ở trạng thái đóng, vệ sinh sạch mặt bích và căn chỉnh đúng vị trí các lỗ bắt bu lông.
Cụm kết nối sử dụng bốn vít M10 với vòng đệm. Lực siết lắp đặt là 50 ± 5 Nm, thực hiện siết chéo và kiểm tra lại sau 24 giờ.
Đối với cấu hình mặt bích hàn tương ứng, không cần bổ sung gioăng riêng giữa van và mặt bích.
Nếu kết nối với hệ thống đường ống cứng, nên bố trí đoạn ống mềm thích hợp để hạn chế truyền lực lên cụm liên kết.
Trước khi bảo dưỡng, phải cô lập hệ thống, xả áp hoàn toàn và kiểm tra tình trạng lưu chất còn lại.
Xăng Dầu Hà Nội cung cấp Van/đường khí (airline) Tankfly TT5X – ND50 (2″), lắp cho Xi téc xăng dầu chính hãng Perolo, hỗ trợ lựa chọn cấu hình nắp bịt, phụ kiện và phương án điều khiển phù hợp.
Khách hàng nên cung cấp thông tin về mặt bích đầu vào, kết nối ren BSP, áp suất vận hành và yêu cầu sử dụng để được tư vấn chính xác.
Liên hệ Hotline 0961.089.292 để nhận tư vấn kỹ thuật và báo giá sản phẩm.
