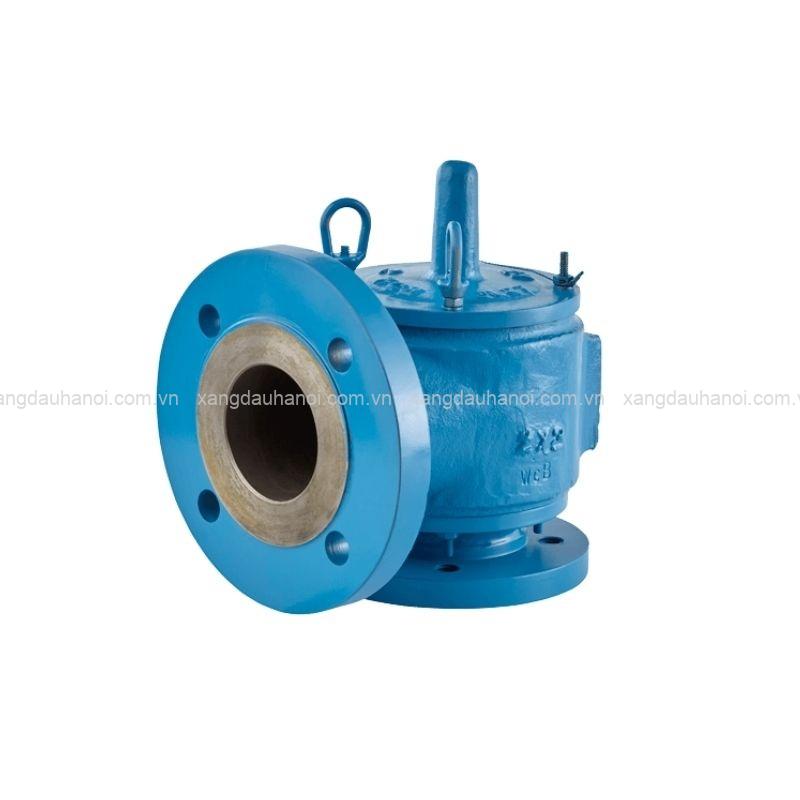

Van Xả Áp Qua Đường Ống 1260A

Van Xả Áp Qua Đường Ống 1260A là van an toàn dùng khi áp suất cần được xả và toàn bộ hơi thoát ra phải dẫn qua đường ống. Sản phẩm có thể sử dụng đĩa van đối trọng hoặc lò xo, đồng thời hỗ trợ xả chân không nội tuyến khi cửa vào có mặt bích. Xăng Dầu Hà Nội cung cấp van với nhiều kích thước, vật liệu và tiêu chuẩn kết nối khác nhau.

Đặc điểm Van Xả Áp Qua Đường Ống 1260A

Van Xả Áp Qua Đường Ống 1260A được thiết kế cho các hệ thống yêu cầu hơi sau khi xả phải được dẫn qua đường ống. Đây là điểm khác biệt quan trọng so với các loại van xả trực tiếp ra khí quyển. Cơ cấu xả áp có thể được điều khiển bằng đĩa van đối trọng hoặc lò xo. Tùy cấu hình hệ thống, van cũng có thể được sử dụng để xả chân không nội tuyến.

Một số đặc điểm nổi bật của sản phẩm:

• Xả áp suất và dẫn hơi thoát qua đường ống.
• Có thể sử dụng đĩa van đối trọng hoặc lò xo.
• Có khả năng xả chân không nội tuyến trong điều kiện phù hợp.
• Cửa vào và cửa ra sử dụng kết nối mặt bích.
• Dải áp suất từ 0,5 osig–15 psig.
• Kích thước từ 2″ (DN50)–12″ (DN300).
• Có nhiều lựa chọn vật liệu chế tạo.
• Đĩa van được dẫn hướng theo chu vi hoặc tâm.
• Thiết kế đệm khí hỗ trợ khả năng làm kín.
• Thân van có khả năng tự thoát nước.
• Màng ngăn fluoropolymer được sử dụng tiêu chuẩn.
• Có tùy chọn Buna-N/FKM, áo hơi và spacer.
• Đạt chứng nhận ATEX và PED.

Khi tra cứu đường cong lưu lượng, cần lưu ý đến áp suất ngược (back pressure) của hệ thống. Thông số này có thể ảnh hưởng đến quá trình lựa chọn và tính toán van.

Van Xả Áp Qua Đường Ống 1260A dùng để làm gì?

Van được sử dụng trong các hệ thống cần xả áp suất nhưng không muốn hơi thoát trực tiếp ra môi trường. Toàn bộ hơi sau khi xả sẽ được dẫn qua đường ống đến vị trí phù hợp.

Thiết kế này phù hợp với những hệ thống cần kiểm soát hướng thoát của hơi. Van giúp đáp ứng yêu cầu dẫn hơi sau quá trình xả áp.

Ngoài chức năng xả áp suất, 1260A có thể được sử dụng để xả chân không nội tuyến khi cửa vào có mặt bích. Việc lựa chọn cấu hình cần dựa trên yêu cầu thực tế của hệ thống.

Thông số kỹ thuật Van Xả Áp Qua Đường Ống 1260A

• Loại: Van an toàn xả áp qua đường ống.
• Cơ cấu xả: Đĩa van đối trọng hoặc lò xo.
• Dải áp suất: 0,5 osig–15 psig (2,15 mbarg–1,03 barg).
• Dải chân không: Không công bố.
• Kích thước: 2″ (DN50)–12″ (DN300).
• Vật liệu: Nhôm, thép carbon, thép không gỉ, composite sợi thủy tinh.
• Mặt bích: 150# ANSI, PN10, PN16, JIS.
• Vị trí mặt bích: Cả cửa vào và cửa ra.
• Chứng nhận: ATEX và PED.
• Màng ngăn tiêu chuẩn: Fluoropolymer.
• Tùy chọn màng ngăn: Buna-N/FKM.
• Tùy chọn khác: Áo hơi và spacer.

Cấu tạo Van Xả Áp Qua Đường Ống 1260A

Đĩa van và cơ cấu điều khiển

• Đĩa van được dẫn hướng theo chu vi hoặc tâm. Cơ cấu xả có thể sử dụng đĩa đối trọng hoặc lò xo tùy cấu hình.
• Thiết kế này giúp van thực hiện chức năng xả áp theo yêu cầu của hệ thống.

Đệm khí

• Van được trang bị thiết kế đệm khí. Bộ phận này hỗ trợ quá trình làm kín của van trong quá trình vận hành.

Thân van

• Thân van có thiết kế tự thoát nước. Vật liệu chế tạo gồm nhôm, thép carbon, thép không gỉ hoặc composite sợi thủy tinh.
• Việc lựa chọn vật liệu phụ thuộc vào yêu cầu của hệ thống và điều kiện sử dụng.

Màng ngăn

• Màng ngăn fluoropolymer được sử dụng làm tiêu chuẩn. Ngoài ra, sản phẩm có tùy chọn Buna-N hoặc FKM.
• Các lựa chọn này giúp đáp ứng những yêu cầu khác nhau về vật liệu màng ngăn.

Kết nối mặt bích

• Cả cửa vào và cửa ra của van đều có thể sử dụng mặt bích 150# ANSI, PN10, PN16 hoặc JIS.
• Thiết kế mặt bích giúp van thuận tiện khi kết nối với hệ thống đường ống tương ứng.

Ứng dụng Van Xả Áp Qua Đường Ống 1260A

Van Xả Áp Qua Đường Ống 1260A được sử dụng cho các hệ thống cần dẫn hơi thoát qua đường ống sau khi xả áp. Sản phẩm có thể được lựa chọn cho những hệ thống yêu cầu kiểm soát hướng thoát hơi. Van cũng phù hợp với cấu hình cần xả chân không nội tuyến khi cửa vào có mặt bích.

Một số yêu cầu ứng dụng chính gồm:

• Hệ thống cần xả áp suất qua đường ống.
• Hệ thống cần kiểm soát hướng thoát hơi.
• Hệ thống sử dụng kết nối mặt bích ở cửa vào và cửa ra.
• Hệ thống cần cơ cấu xả bằng đối trọng hoặc lò xo.
• Hệ thống có yêu cầu xả chân không nội tuyến.

Khi lựa chọn van, cần xác định đúng dải áp suất và kích thước kết nối. Đồng thời, cần xem xét áp suất ngược của hệ thống khi tra cứu đường cong lưu lượng.

Ưu điểm Van Xả Áp Qua Đường Ống 1260A

• Van 1260A có thiết kế chuyên dụng cho yêu cầu dẫn hơi xả qua đường ống. Sản phẩm cung cấp nhiều lựa chọn về kích thước, vật liệu và tiêu chuẩn mặt bích.
• Cơ cấu đối trọng hoặc lò xo giúp đáp ứng các cấu hình xả áp khác nhau. Thiết kế đĩa dẫn hướng, đệm khí và thân tự thoát nước hỗ trợ quá trình vận hành.
• Bên cạnh đó, màng fluoropolymer tiêu chuẩn cùng tùy chọn Buna-N/FKM giúp sản phẩm có thêm lựa chọn theo yêu cầu hệ thống. Chứng nhận ATEX và PED cũng là những thông tin quan trọng khi lựa chọn sản phẩm.

Van Xả Áp Qua Đường Ống 1260A là lựa chọn phù hợp cho hệ thống cần kiểm soát áp suất và dẫn hơi xả qua đường ống. Sản phẩm có nhiều kích thước, vật liệu và tiêu chuẩn mặt bích, đáp ứng các yêu cầu lắp đặt khác nhau.

Xăng Dầu Hà Nội cam kết cung cấp Van Xả Áp Qua Đường Ống 1260A đúng model, hỗ trợ tư vấn cấu hình phù hợp với yêu cầu hệ thống.

Liên hệ hotline 0961.089.292 để được tư vấn chi tiết và nhận báo giá phù hợp với nhu cầu sử dụng.
