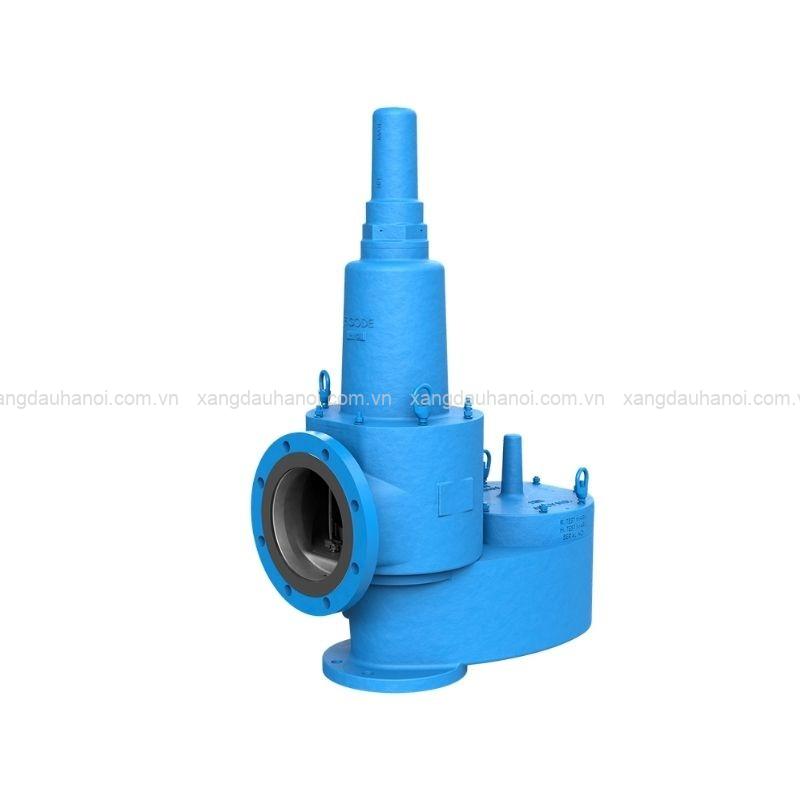

Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống thuộc dòng Series 12, sử dụng cơ cấu lò xo để kiểm soát áp suất và chân không trong bồn chứa. Khác với model xả trực tiếp, sản phẩm sử dụng thiết kế Pipe Away để dẫn dòng xả qua đường ống. Van giúp bảo vệ bồn trước nguy cơ quá áp, quá chân không và hạn chế thất thoát hơi.

Đặc điểm Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

Sản phẩm được thiết kế dựa trên dòng van GROTH Series 12, kết hợp khả năng xả áp suất và chân không trong cùng một thiết bị. Cơ cấu lò xo giúp van hoạt động theo mức áp suất được cài đặt.

Một số đặc điểm nổi bật gồm:

• Kết hợp chức năng xả áp suất và chân không.
• Cơ cấu hoạt động kiểu lò xo (Spring Loaded).
• Thiết kế Pipe Away, xả qua đường ống dẫn.
• Bảo vệ bồn khỏi quá áp và quá chân không.
• Hỗ trợ giảm thất thoát hơi trong quá trình vận hành.
• Kết cấu module hóa, thuận tiện cho việc bảo trì.
• Đế van sử dụng thiết kế đệm khí.
• Thân van có khả năng tự thoát nước.
• Đế van được dán keo methacrylate.
• Có tùy chọn màng ngăn Buna-N/FKM.
• Có tùy chọn áo hơi gia nhiệt.
• Chứng nhận PED và ATEX.

Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống dùng để làm gì?

Van được sử dụng để kiểm soát và bảo vệ bồn chứa trước những thay đổi bất thường về áp suất. Khi áp suất trong bồn tăng đến mức cài đặt, van thực hiện chức năng xả áp suất.

Trong trường hợp áp suất trong bồn giảm xuống mức chân không cài đặt, van hỗ trợ cân bằng áp suất. Nhờ đó, thiết bị góp phần hạn chế nguy cơ ảnh hưởng đến kết cấu bồn.

Điểm khác biệt của sản phẩm nằm ở thiết kế Pipe Away. Dòng xả được dẫn qua đường ống thay vì xả trực tiếp tại vị trí lắp van. Thiết kế này phù hợp với những hệ thống cần kiểm soát hướng dòng xả.

Thông số kỹ thuật Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

• Dòng sản phẩm: Series 12
• Loại van: Van an toàn kết hợp áp suất và chân không
• Kiểu hoạt động: Lò xo tải (Spring Loaded)
• Kiểu xả: Pipe Away, xả qua đường ống
• Dải áp suất: 1–15 psig
• Dải chân không: 0,464–24 osig (2–103 mbarg)
• Kích thước: 2″–12″ (DN50–DN300)
• Vật liệu thân: Nhôm, thép carbon, thép không gỉ
• Vật liệu đĩa van: Thép không gỉ hoặc nhôm
• Vật liệu màng ngăn: Buna-N, FKM xanh, FEP
• Vật liệu lò xo: Chrome Silicon, thép không gỉ, hợp kim X-750
• Kết cấu: Module hóa
• Đế van: Thiết kế đệm khí
• Thân van: Tự thoát nước
• Keo đế van: Methacrylate
• Tùy chọn: Màng ngăn Buna-N/FKM
• Tùy chọn gia nhiệt: Áo hơi Steam Jacket
• Chứng nhận: PED và ATEX

Cấu tạo Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

Van được thiết kế với kết cấu module hóa, giúp thuận tiện hơn trong quá trình kiểm tra và bảo trì. Các bộ phận có thể sử dụng nhiều loại vật liệu khác nhau tùy theo điều kiện vận hành.

Thân van

Thân van có thể được chế tạo từ nhôm, thép carbon hoặc thép không gỉ. Thiết kế thân tự thoát nước giúp hạn chế tình trạng tích tụ chất lỏng.

Cơ cấu lò xo

Cơ cấu Spring Loaded sử dụng lực lò xo để kiểm soát hoạt động của van theo mức áp suất cài đặt. Vật liệu lò xo gồm Chrome Silicon, thép không gỉ hoặc hợp kim X-750.

Đĩa van và màng ngăn

Đĩa van có thể sử dụng thép không gỉ hoặc nhôm. Màng ngăn có các tùy chọn Buna-N, FKM xanh hoặc FEP, đáp ứng những yêu cầu khác nhau của hệ thống.

Hệ thống Pipe Away

Thiết kế Pipe Away cho phép dòng xả được dẫn qua đường ống. Đây là điểm khác biệt so với các dòng van xả trực tiếp ra khí quyển.

Ứng dụng Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

Van phù hợp với các hệ thống bồn chứa cần kiểm soát áp suất và chân không. Thiết kế xả qua đường ống giúp hệ thống chủ động hơn trong việc kiểm soát dòng xả.

Một số ứng dụng tiêu biểu gồm:

• Bồn chứa chất lỏng công nghiệp.
• Hệ thống lưu trữ chất lỏng và hơi.
• Hệ thống cần bảo vệ bồn khỏi quá áp.
• Hệ thống cần kiểm soát tình trạng chân không.
• Các ứng dụng yêu cầu dẫn dòng xả qua đường ống.
• Hệ thống cần hạn chế thất thoát hơi.
• Các công trình có yêu cầu kiểm soát phát thải.

Ưu điểm Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống

• Van kết hợp hai chức năng bảo vệ áp suất và chân không trong cùng một thiết bị. Cơ cấu lò xo giúp van hoạt động theo mức cài đặt phù hợp với yêu cầu của bồn chứa.
• Thiết kế Pipe Away là ưu điểm đáng chú ý của sản phẩm. Dòng xả được dẫn qua đường ống, giúp hệ thống kiểm soát hướng xả tốt hơn.
• Kết cấu module hóa cũng giúp việc kiểm tra và bảo trì thuận tiện. Ngoài ra, sản phẩm có nhiều tùy chọn màng ngăn và áo hơi gia nhiệt để đáp ứng các điều kiện sử dụng khác nhau.

Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống là giải pháp phù hợp cho các hệ thống bồn chứa cần bảo vệ trước quá áp và quá chân không. Thiết kế Pipe Away giúp dẫn dòng xả qua đường ống, đồng thời cơ cấu lò xo hỗ trợ kiểm soát áp suất ổn định.

Xăng Dầu Hà Nội cam kết cung cấp sản phẩm đúng model, hỗ trợ tư vấn lựa chọn cấu hình phù hợp với hệ thống và nhu cầu sử dụng.

Liên hệ hotline 0961 089 292 để được tư vấn và báo giá Van An Toàn Áp Suất – Chân Không Kiểu Lò Xo, Xả Qua Đường Ống.
