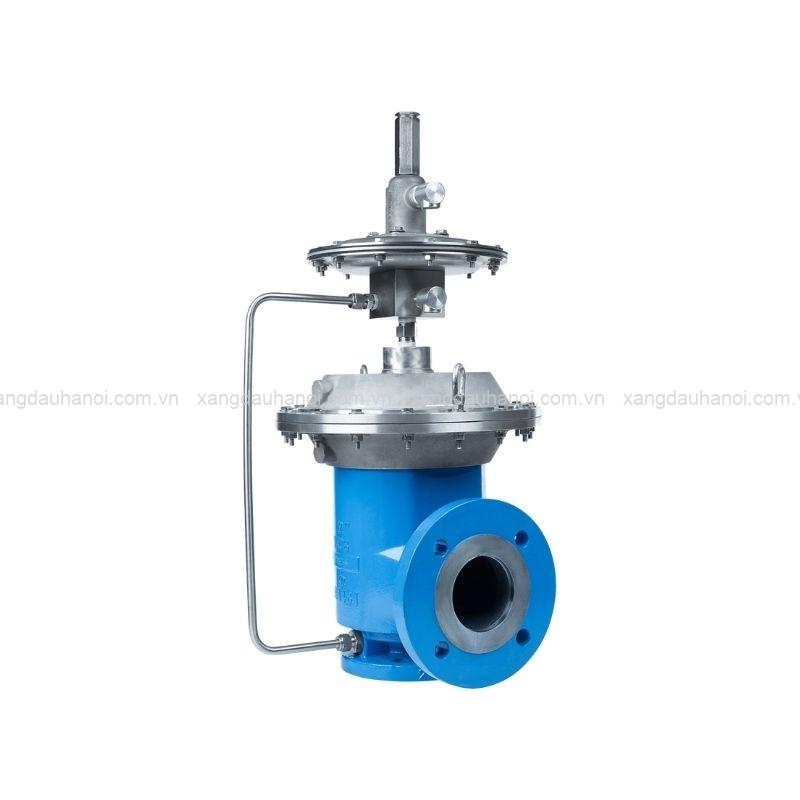

Van An Toàn Điều Khiển Bằng Van mồi 14F-TP0

Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0 là dòng van an toàn điều khiển bằng pilot của Groth. Sản phẩm thay thế cơ cấu đối trọng hoặc lò xo truyền thống, giúp tăng hiệu quả và giảm thất thoát bay hơi. Xăng Dầu Hà Nội cung cấp model 14F-TP0 với nhiều kích thước và cấu hình lựa chọn.

Đặc điểm Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0

Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0 sử dụng pilot để cảm biến áp suất trong hệ thống. Người dùng chỉ cần cài đặt pilot theo mức áp suất yêu cầu.

Trong điều kiện vận hành bình thường, van chính vẫn duy trì trạng thái kín. Khi đạt điều kiện kích hoạt, pilot điều khiển van chính thực hiện quá trình xả áp.

Thiết kế này giúp van hoạt động điều biến và hạn chế thất thoát sản phẩm. Sản phẩm cũng có cửa vào từ phía trên, hỗ trợ bảo trì mà không cần tháo van khỏi vị trí lắp đặt.

Một số đặc điểm nổi bật gồm:

• Điều khiển bằng pilot cảm biến áp suất hệ thống.
• Thay thế cơ cấu đối trọng hoặc lò xo truyền thống.
• Dải áp suất từ 7,0 inWC đến 15 psig.
• Dải chân không từ 0,80 inWC đến 1,5 psig.
• Kích thước từ 2″ đến 12″.
• Đạt yêu cầu rò rỉ API-2000 và ISO 4126.
• Lưu lượng ở mức vượt áp 10%.
• Có tùy chọn cảm biến pilot từ xa.
• Có tùy chọn xả pilot từ xa hoặc thủ công.
• Cửa vào từ trên giúp thuận tiện bảo trì.

Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0 dùng để làm gì?

Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0 được sử dụng để kiểm soát và bảo vệ hệ thống trước tình trạng áp suất hoặc chân không vượt mức cho phép.

Pilot liên tục cảm biến áp suất của hệ thống. Van chính duy trì trạng thái kín cho đến khi đạt điều kiện kích hoạt.

Khi van hoạt động, cơ cấu pilot điều khiển quá trình xả. Thiết kế điều biến giúp kiểm soát lưu lượng và hỗ trợ giảm thất thoát sản phẩm.

Sản phẩm phù hợp với bồn chứa, đường ống và các thiết bị áp lực thấp cần khả năng kiểm soát áp suất chính xác.

Thông số kỹ thuật Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0

• Loại: Van an toàn điều khiển bằng pilot
• Dải áp suất: 7,0 inWC (17,5 mbar)–15 psig (1034 mbar)
• Dải áp suất cho cỡ 2″: Từ 8,0 inWC
• Dải chân không: 0,80 inWC (2,0 mbar)–1,5 psig (103 mbar)
• Kích thước: 2″ (50mm)–12″ (300mm)
• Vật liệu thân: Nhôm, thép carbon, thép không gỉ
• Đĩa van: Thép không gỉ hoặc nhôm
• Màng ngăn: Buna-N, FKM xanh, FEP
• Đối trọng: Thép mạ kẽm hoặc thép không gỉ
• Mặt bích: 150# ASME, PN10, PN16
• Độ kín: Đạt yêu cầu API-2000 và ISO 4126
• Lưu lượng: Ở mức vượt áp 10%
• Chứng nhận: PED và ATEX

Cấu tạo Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0

Van mồi Pilot

Pilot là bộ phận điều khiển chính của hệ thống. Bộ phận này cảm biến áp suất và được cài đặt theo mức yêu cầu.

Khi chưa đạt điều kiện kích hoạt, van chính vẫn duy trì trạng thái kín. Khi đạt mức cài đặt, pilot điều khiển van chính thực hiện quá trình xả.

Van chính

Van chính đảm nhiệm quá trình xả áp và chân không theo điều kiện vận hành. Cấu hình điều khiển bằng pilot giúp kiểm soát hoạt động của van.

Đĩa van

Đĩa van được chế tạo từ thép không gỉ hoặc nhôm. Vật liệu được lựa chọn theo cấu hình sản phẩm.

Màng ngăn

Màng ngăn có các tùy chọn Buna-N, FKM xanh hoặc FEP. Các lựa chọn này đáp ứng những yêu cầu sử dụng khác nhau.

Thân van và đối trọng

Thân van có thể sử dụng nhôm, thép carbon hoặc thép không gỉ. Đối trọng được chế tạo từ thép mạ kẽm hoặc thép không gỉ.

Cửa vào từ phía trên

Cửa vào từ phía trên giúp thuận tiện cho việc kiểm tra và bảo trì. Thiết kế này cho phép bảo trì mà không cần tháo van khỏi vị trí lắp đặt.

Ứng dụng Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0

Phù hợp với các hệ thống cần kiểm soát áp suất và hạn chế thất thoát sản phẩm. Một số ứng dụng gồm:

• Bồn chứa xăng dầu.
• Bồn chứa chất lỏng công nghiệp.
• Đường ống áp lực thấp.
• Thiết bị cần bảo vệ quá áp.
• Hệ thống cần kiểm soát thất thoát bay hơi.
• Các ứng dụng yêu cầu van điều khiển bằng pilot.

Tùy chọn cảm biến pilot từ xa giúp đáp ứng những yêu cầu lắp đặt khác nhau. Pilot cũng có thể được lựa chọn cấu hình xả từ xa hoặc thủ công.

Ưu điểm Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0

• Sử dụng pilot để kiểm soát hoạt động của van chính. Thiết kế này giúp thay thế cơ cấu đối trọng hoặc lò xo truyền thống.
• Van chính duy trì trạng thái kín cho đến khi đạt điều kiện kích hoạt. Cơ chế này giúp tăng hiệu quả và hạn chế thất thoát bay hơi trong quá trình vận hành.
• Hoạt động điều biến giúp kiểm soát lưu lượng và hỗ trợ tiết kiệm sản phẩm. Van đạt yêu cầu rò rỉ theo API-2000 và ISO 4126.
• Cửa vào từ phía trên giúp quá trình bảo trì thuận tiện hơn. Người dùng có thể thực hiện bảo trì mà không cần tháo van khỏi vị trí lắp đặt.

Van An Toàn Điều Khiển Bằng Van Mồi 14F-TP0 là lựa chọn phù hợp cho hệ thống cần kiểm soát áp suất hiệu quả và hạn chế thất thoát bay hơi. Sản phẩm có nhiều kích thước, vật liệu và tùy chọn pilot.

Xăng Dầu Hà Nội cam kết cung cấp sản phẩm đúng model, hỗ trợ tư vấn cấu hình phù hợp với yêu cầu hệ thống.

Liên hệ hotline 0961.089.292 để được tư vấn chi tiết và nhận báo giá phù hợp với nhu cầu sử dụng.
