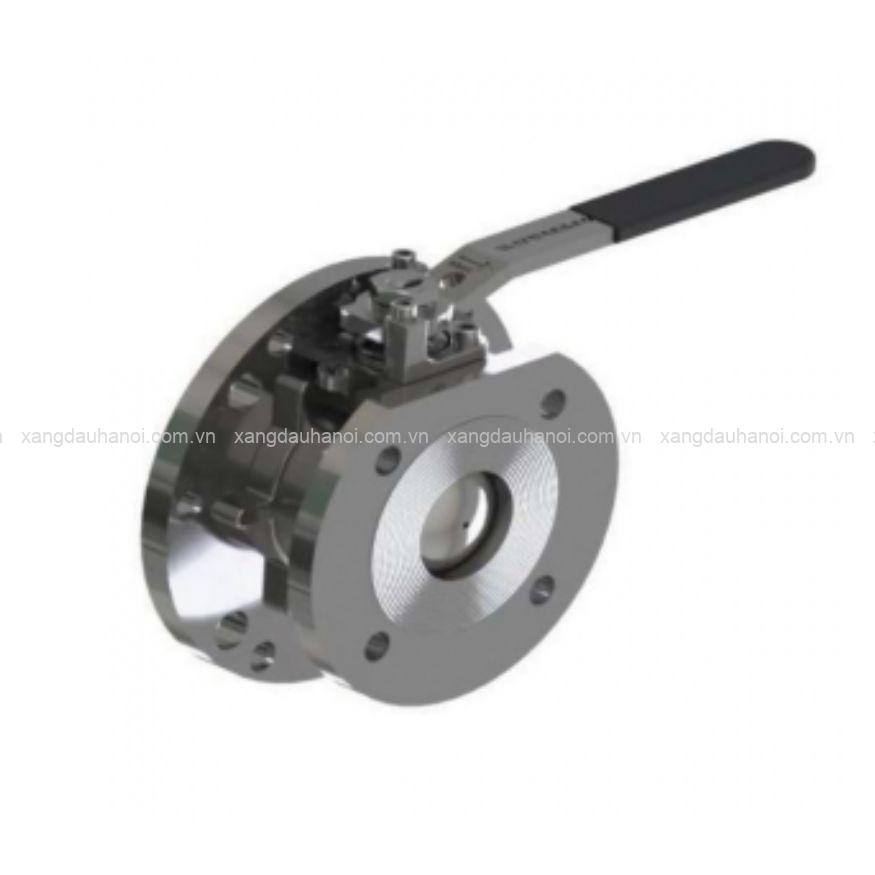

Van bi ATCO AHN5X – ND50/ND80 (2″/3″), lắp cho Xi téc xăng dầu

Van bi ATCO AHN5X – ND50/ND80 (2″/3″), mount cho Xi téc lo dầu là dòng van bi fullbor tự thân thuộc ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất dư trên thùng chứa và xe bồn. Điểm đáng chú ý của model này là thiết kế đầu vào ND80 (3″) và đầu ra ND50 (2″), được phép sử dụng một van bi 2″ trên hệ thống đang có mặt 3″. Thiết kế nhỏ gọn, cơ chế đóng mở 1/4 vòng và khả năng lựa chọn điều khiển từ xa giúp phù hợp với nhiều hệ thống cấu hình xi téc.

Đặc điểm Văn bi ATCO AHN5X – ND50/ND80 (2″/3″)

ATCO AHN5X được thiết kế theo dạng van bi đầy đủ, trong đó bi van tạo đường dẫn thành phần khi van ở trạng thái mở. Cách thiết kế này giúp van đảm bảo vai trò đóng hoặc mở đường chất lỏng nhanh chóng, phù hợp với các vị trí cần kiểm soát Kiểm soát dòng vào/ra của bồn chứa và xe bồn.

Một ưu điểm của AHN5X là cấu hình đầu vào 3″ và đầu ra 2″. Đây là giải pháp thuận tiện khi cần kết nối một van bi 2″ với mặt tiền 3″ có sẵn trên hệ thống, hạn chế nhu cầu thay đổi toàn bộ cấu hình đường ống hoặc cụm kết nối.

Cơ chế vận hành của một phiên bản trực tiếp khác. Với cấu hình tay gạt tiêu chuẩn, van đóng mở bằng thao tác xoay 1/4 vòng; out of may be lựa chọn phương pháp điều khiển từ cấu hình tùy chọn RMT 53 xa.  trình xuất nhập hoặc vận hành.

Về vật liệu, phiên bản tiêu chuẩn sử dụng thép không gỉ 316L / 1.4409, kết hợp vật liệu làm kín PTFE; Cấu hình tùy chọn có thể sử dụng PTFE/Graphite cho phiên bản nhiệt độ cao. Với những môi trường có yêu cầu cao hơn về khả năng chống ăn mòn, AHN5X vẫn có cấu hình High Corrosion sử dụng lớp phủ Halar cùng các loại vật liệu lựa chọn trong phù hợp với môi trường chất liệu.

Thông số kỹ thuật Van bi ATCO AHN5X – ND50/ND80 (2″/3″)

• Mã sản phẩm: AHN5X
• Loại: Van bi full bo tự thân
• Định nghĩa kích thước: ND50 (2″), cấu hình đầu vào ND80 (3″)
• Vật liệu tiêu chuẩn: Thép không gỉ 316L / 1.4409
• Tiêu chuẩn vật liệu làm kín: PTFE
• Áp suất công việc: 16 bar; bản HT sử dụng PTFE/Graphite có phiên bản 4 bar
• Áp dụng thử: 24 bar; phiên bản HT: 6 bar
• Tiêu chuẩn làm việc nhiệt độ: -40°C đến +150°C
• Thiết kế nhiệt độ: -40°C đến +250°C
• Chiều dài mặt đối mặt: 81 mm
• Khối lượng: khoảng 6,85 kg
• Vận hành: Tay gạt 1/4 vòng hoặc điều khiển từ xa
• Kết nối đầu vào: 4 x Ø18 x 160 PCD và 6 x Ø14 x 168 PCD
• Kết nối đầu ra: cấu hình tùy chọn
• Tiêu chuẩn/ứng dụng nhận: ADR / IMDG / RID / EN14432
• Tùy chọn: kết nối đồng hồ, bảo vệ đồng hồ, niêm phong, gia nhiệt bằng hơi nước và phủ Halar theo cấu hình.

Nhiệt độ thực tế của van vẫn phụ thuộc vào vật liệu vòng chữ O và cấu hình được làm kín để lựa chọn. Do đó, không nên chỉ dựa vào kích thước khi lựa chọn sản phẩm cần đối chiếu đồng thời chất liệu môi trường, nhiệt độ và yêu cầu vận hành của hệ thống.

Ứng dụng Van bi ATCO AHN5X cho xi téc xăng dầu

Van bi ATCO AHN5X được sử dụng làm cửa vào/ra cho chất lỏng trên bồn chứa, xe bồn và các hệ thống vận chuyển chất phản. Theo thiết kế của Perolo, van bi có thể được bố trí ở phía trên bồn như một phần của hệ thống xả trên hoặc sử dụng cụm xả bên dưới cấu hình của ống và hệ thống ống.

Với cấu hình ND80/ND50, AHN5X đặc biệt phù hợp với những hệ thống cần kết nối đầu vào 3″ với đầu ra 2″. Sản phẩm có thể ứng dụng trong:

• Xi téc vận chuyển xăng dầu và các sản phẩm chất lỏng tương thích.
• Xe bồn đường bộ và các hệ thống bồn chứa di động.
• Cụm đường ống cấp/xả chất trên bồn.
• Hệ thống cần có sẵn kết nối 2″ với mặt 3″.
• Các ứng dụng có yêu cầu lựa chọn cấu hình chống ăn mòn cao với Halar và vật liệu bên trong phù hợp.

Lưu ý khi lắp và sử dụng

Khi lắp đặt AHN5X, bề mặt bên cạnh bồn tắm cần được làm sạch, không để bụi bẩn hoặc các vật liệu ảnh hưởng đến vị trí kết nối tổng hợp. Van được gắn với gioăng, bộ lớn và các chi tiết kết nối phù hợp; tài liệu cài đặt của Perolo quy định về mô-men xoắn cho liên kết là 50 Nm ±5. Trường hợp đầu tiên của van kết nối với hệ thống đường ống, Perolo khuyến nghị sử dụng đoạn ống ở giữa để hạn chế chế độ truyền tải hiệu quả cho các công ty ren và điểm liên kết.

Trong quá trình sử dụng, cần phải kiểm tra trạng thái kín và khả năng đóng mở của van. Khi bảo dưỡng, các chi tiết như gioăng làm kín bi và trục trục cần được kiểm tra, thay thế cách đúng. Perolo khuyến nghị thay đổi thời gian làm kín bi để duy trì khả năng làm kín của cụm van.

Đặc biệt, với phiên bản có lớp phủ Halar hoặc các cấu hình vật liệu chống ăn mòn, cần phải xác định chính xác môi trường xác thực trước khi lựa chọn. Khả năng tương thích giữa vật liệu van, vật liệu làm kín và chất mỏ được khai thác là yếu tố quan trọng để đảm bảo độ bền và hiệu quả sử dụng lâu dài.

Mua Vân bi ATCO AHN5X – ND50/ND80 (2″/3″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AHN5X – ND50/ND80 (2″/3″), mount cho Xi téc dầu chính hãng, phù hợp cho nhu cầu gắn mới, thay thế hoặc nâng cấp cụm van trên xe bồn và hệ thống xi téc.

Sản phẩm được tư vấn đúng mẫu mã, kích thước kết nối và cấu hình sử dụng thực tế. Với các hệ thống yêu cầu khả năng chống ăn mòn cao, khách hàng có thể trao đổi bổ sung về cấu hình phủ Halar và vật liệu trong để lựa chọn phương pháp phù hợp với môi trường chất vận chuyển.

Xăng Dầu Hà Nội cam kết sản phẩm chính hãng , hỗ trợ tư vấn thông tin sản phẩm và lựa chọn cấu hình phù hợp trước khi đặt hàng.

Liên hệ Xăng Dầu Hà Nội –Hotline: 0961.089.292 để được tư vấn và báo giá Van bi ATCO AHN5X – ND50/ND80 (2″/3″) chính hãng.
