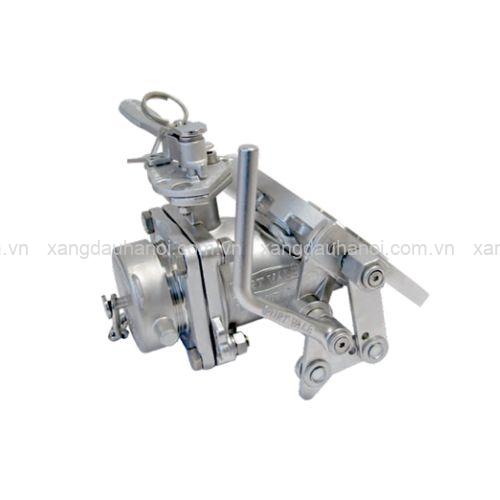

Cụm van xả đáy Uniflow DN80 (3″) góc xả 45° bồn, xi téc

Cụm van xả đáy Uniflow DN80 (3″) góc xả 45° bồn, xi téc là cụm van xả đáy chuyên dụng của Fort Vale, được thiết kế cho hệ thống bồn chứa và xe xi téc. Sản phẩm kết hợp van chân Cleanflow với van bướm tích hợp, hỗ trợ kiểm soát dòng chảy trong quá trình xả hàng. Với thân van góc 45°, kết nối đầu vào dạng mặt bích và đầu ra 3″ BSP có nắp đậy, sản phẩm phù hợp cho nhiều cấu hình hệ thống xả đáy trên bồn, xi téc.

Đặc điểm của Cụm van xả đáy Uniflow DN80 (3″) góc xả 45° bồn, xi téc

Thiết kế Uniflow tích hợp van bướm

Cụm Uniflow được cấu tạo từ van chân Cleanflow kết hợp van bướm tích hợp, tạo thành một cụm xả đáy hoàn chỉnh. Thiết kế này giúp thuận tiện hơn trong việc đóng/mở và kiểm soát dòng lưu chất tại vị trí xả đáy bồn.

Góc xả 45°, kích thước DN80 (3″)

Sản phẩm có kích thước danh nghĩa 80 mm (DN80/3″) và thân van góc 45°. Cấu hình này phù hợp với các hệ thống xả đáy cần bố trí đường ống theo hướng nghiêng, đặc biệt trên bồn và xi téc.

Vật liệu tiếp xúc bằng inox 316

Các bộ phận tiếp xúc với lưu chất được chế tạo từ thép không gỉ 316, giúp đáp ứng yêu cầu về độ bền và khả năng chống ăn mòn trong môi trường làm việc phù hợp. Vùng làm kín sử dụng Superseat bằng hợp kim Alloy 625.

Hệ thống làm kín chuyên dụng

Cụm van sử dụng nhiều loại vật liệu làm kín theo từng vị trí, gồm Fortyt cho phớt chính của footvalve và PTFE cho phớt chính của van bướm cũng như phớt nắp. Cấu hình này giúp tăng độ kín và độ ổn định khi vận hành.

Kết nối đầu vào và đầu ra thuận tiện

Đầu vào sử dụng kết nối mặt bích với 8 lỗ Ø14 mm bố trí đều trên vòng PCD 177,8 mm. Đầu ra sử dụng đầu nối 3″ BSP dạng spigot flange đi kèm nắp đậy, thuận tiện cho việc kết nối và bảo vệ đầu xả khi không sử dụng.

Thiết kế phù hợp cho hệ thống bồn, xi téc

Cụm van được phát triển dành cho các ứng dụng xả đáy, với thiết kế chuyên dụng cho hệ thống bồn chứa. Sản phẩm có phê duyệt thiết kế của Lloyd’s Register of Shipping và đáp ứng BS EN14432, BS EN14433 theo tài liệu kỹ thuật của nhà sản xuất.

Thông số kỹ thuật Cụm van xả đáy Uniflow DN80 (3″) góc xả 45° bồn, xi téc

Ứng dụng Cụm van xả đáy Uniflow DN80 (3″) góc xả 45° bồn, xi téc

Cụm van được sử dụng tại vị trí xả đáy của các hệ thống bồn chứa, xe xi téc và thiết bị vận chuyển chất lỏng cần kiểm soát dòng xả. Một số ứng dụng tiêu biểu gồm:

• Lắp đặt trên bồn, xi téc vận chuyển chất lỏng.
• Sử dụng cho hệ thống xả đáy bồn chứa.
• Kết nối với đường ống hoặc thiết bị thu hồi/xả hàng thông qua đầu ra 3″ BSP.
• Kiểm soát dòng lưu chất trong quá trình nạp, xả và vận chuyển.
• Phù hợp với các hệ thống yêu cầu cụm van xả đáy DN80, góc 45°.

Fort Vale cũng xác định footvalve là loại van đóng chính được lắp tại điểm xả của bồn và sử dụng kết hợp với van thứ cấp trong quá trình nạp/xả hàng.

Lưu ý khi sử dụng

• Kiểm tra đúng kích thước DN80 (3″) và góc thân van 45° trước khi lắp đặt.
• Đảm bảo kích thước và vị trí lỗ mặt bích phù hợp với hệ thống, đặc biệt cấu hình 8 lỗ Ø14 mm trên PCD 177,8 mm.
• Không vận hành sản phẩm vượt quá áp suất thiết kế MAWP 4 bar hoặc nhiệt độ thiết kế từ -40°C đến 200°C.
• Kiểm tra tình trạng phớt, gioăng và các bộ phận làm kín định kỳ để hạn chế nguy cơ rò rỉ.
• Đảm bảo các bề mặt kết nối sạch sẽ và được lắp đặt đúng kỹ thuật.
• Khi không sử dụng đầu xả, cần đảm bảo nắp 3″ BSP được đóng đúng cách.
• Việc lắp đặt, bảo trì và thay thế linh kiện nên được thực hiện bởi nhân sự có chuyên môn nhằm đảm bảo an toàn vận hành.
