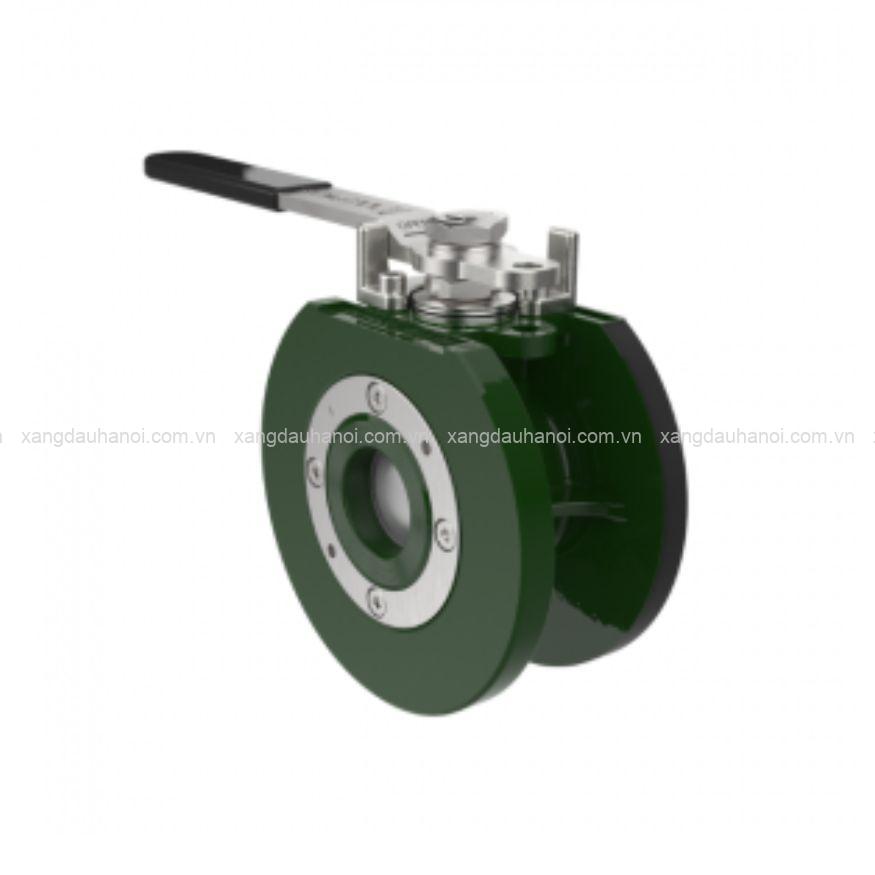

Van bi ATCO AFN4 – ND40 (1½”), lắp cho Xi téc xăng dầu

Van bi ATCO AFN4 – ND40 (1½”), lắp cho Xi téc xăng dầu là dòng van bi chuyên dụng thuộc thương hiệu Perolo, được thiết kế làm cửa vào/ra cho chất lỏng hoặc đường cấp khí của hệ thống bồn, xi téc. Van có thiết kế full bore, thao tác đóng mở bằng 1/4 vòng và thân được phủ Halar kết hợp vật liệu làm kín PTFE, phù hợp với những ứng dụng yêu cầu khả năng chống ăn mòn cao. Theo tài liệu của Perolo, van có thể được sử dụng cho các hệ thống bồn chứa, xe bồn và thiết bị vận chuyển chất lỏng với yêu cầu tương ứng.

Đặc điểm sản phẩm Van bi ATCO AFN4 – ND40

Điểm nổi bật của Van bi ATCO AFN4 nằm ở thiết kế nhỏ gọn nhưng vẫn đáp ứng yêu cầu vận hành trong môi trường có tính ăn mòn. Thân van sử dụng thép không gỉ 316L/1.4409 kết hợp lớp phủ Halar, PFA hoặc PTFE tùy cấu hình. Với phiên bản phủ Halar, bề mặt thân được bảo vệ tốt hơn trước tác động của môi chất, đồng thời hỗ trợ nâng cao độ bền khi sử dụng trong hệ thống vận chuyển và lưu trữ chất lỏng.

Van sử dụng cơ chế bi đóng mở nhanh bằng thao tác xoay 1/4 vòng. Khi xoay tay van, viên bi bên trong thay đổi vị trí để cho phép hoặc ngăn dòng chất đi qua. Thiết kế này giúp thao tác thuận tiện, thời gian đóng mở nhanh và phù hợp với những vị trí cần kiểm soát dòng chảy trực tiếp trên xi téc.

Một ưu điểm đáng chú ý khác là thiết kế full bore, giúp duy trì đường dẫn dòng thông thoáng khi van ở trạng thái mở. Đây là đặc điểm hữu ích đối với các hệ thống cần hạn chế cản trở dòng chảy tại vị trí van. Tùy cấu hình, van có thể sử dụng bi Hastelloy, bi ceramic hoặc bi được phủ Halar, đáp ứng các yêu cầu ứng dụng khác nhau.

Van được thiết kế để có thể bố trí làm cửa vào/ra chất lỏng hoặc cửa cấp khí. Với hệ thống xi téc, vị trí lắp đặt thực tế cần được xác định dựa trên thiết kế bồn, đường ống kết nối và loại môi chất sử dụng. Perolo cũng lưu ý người dùng cần kiểm tra khả năng tương thích giữa vật liệu của van và sản phẩm được vận chuyển trước khi đưa vào vận hành.

Thông số kỹ thuật Van bi ATCO AFN4 – ND40

• Tên sản phẩm: Van bi ATCO AFN4 – ND40 (1½”), lắp cho Xi téc xăng dầu
• Thương hiệu: Perolo
• Dòng sản phẩm: ATCO Ball Valve
• Kích thước danh nghĩa: ND40 (1½”)
• Kiểu van: Van bi full bore, self-contained
• Vật liệu thân: 316L/1.4409, phủ Halar PFA/PTFE tùy cấu hình
• Vật liệu bi: Hastelloy, Ceramic hoặc bi phủ Halar tùy cấu hình
• Vật liệu làm kín bi: PTFE
• Áp suất làm việc: 16 bar
• Áp suất thử: 24 bar
• Nhiệt độ làm việc: -40°C đến +150°C, phụ thuộc vật liệu O-ring
• Nhiệt độ thiết kế: -40°C đến +250°C
• Khối lượng: khoảng 5,8 kg
• Kiểu thao tác: xoay 1/4 vòng
• Kết nối: mặt bích đầu vào và đầu ra theo cấu hình sản phẩm
• Tiêu chuẩn/đáp ứng: ADR / IMDG / RID / EN14432
• Lớp phủ Halar: độ dày 500 µm đối với cấu hình được chỉ định trong tài liệu
• Mã tiêu chuẩn: AFN4

Ứng dụng của Van bi ATCO AFN4 – ND40

Van bi ATCO AFN4 được sử dụng trong các hệ thống cần kiểm soát dòng chất lỏng hoặc đường cấp khí trên bồn và phương tiện vận chuyển chất lỏng. Với kích thước ND40 (1½”), sản phẩm phù hợp để tích hợp vào các cụm đường ống, cửa vào/ra hoặc vị trí xả được thiết kế tương ứng trên xi téc.

Thiết kế full bore và cơ chế đóng mở nhanh giúp van phù hợp với những vị trí cần thao tác trực tiếp, trong khi lớp phủ Halar hỗ trợ bảo vệ thân van trong các môi trường có yêu cầu cao về khả năng chống ăn mòn.

Khi lựa chọn van cho từng hệ thống, cần xác định chính xác môi chất, nhiệt độ, áp suất, kiểu kết nối và vật liệu tiếp xúc với môi chất. Perolo cũng khuyến cáo phải kiểm tra tính tương thích giữa vật liệu của van và sản phẩm được vận chuyển trước khi sử dụng.

Lắp đặt và bảo dưỡng Van bi ATCO AFN4

Khi lắp đặt, mặt bích phía bồn cần được vệ sinh sạch, không còn bụi bẩn hoặc cặn có thể ảnh hưởng đến độ kín. Van được lắp cùng gioăng và bộ bulông phù hợp, sau đó siết đai ốc theo yêu cầu của nhà sản xuất. Tài liệu lắp đặt của Perolo nêu mô-men siết đai ốc ở mức 40 N.m ± 5 N.m cho cấu hình được hướng dẫn. Sau khi lắp, cần đóng mở van 3 lần để kiểm tra khả năng vận hành.

Nếu phía sau van có kết nối với hệ thống đường ống, Perolo khuyến nghị sử dụng đoạn ống mềm phù hợp giữa van và đường ống để hạn chế ứng suất bổ sung lên các stud liên kết. Đây là lưu ý quan trọng nhằm tránh tạo tải không cần thiết lên cụm kết nối trong quá trình vận hành.

Trong quá trình bảo dưỡng, các chi tiết làm kín cần được kiểm tra và thay thế khi cần thiết. Tài liệu bảo trì của Perolo khuyến nghị thay đồng thời các phớt trục để duy trì độ kín của trục van và thay đồng thời hai gioăng làm kín bi. Khi thay vòng kẹp, nhà sản xuất cũng khuyến nghị sử dụng kèm bộ gioăng bi phù hợp.

Mua Van bi ATCO AFN4 – ND40 chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AFN4 – ND40 (1½”), lắp cho Xi téc xăng dầu chính hãng, phục vụ nhu cầu lắp mới, thay thế và bảo trì phụ kiện trên xi téc xăng dầu. Sản phẩm được lựa chọn theo đúng kích thước và cấu hình sử dụng thực tế, hỗ trợ khách hàng kiểm tra khả năng tương thích trước khi đặt mua.

Xăng Dầu Hà Nội cam kết sản phẩm chính hãng, hỗ trợ tư vấn thông tin sản phẩm và lựa chọn cấu hình phù hợp với hệ thống xi téc. Nếu quý khách cần báo giá hoặc muốn kiểm tra sản phẩm Van bi ATCO AFN4 – ND40, vui lòng liên hệ Hotline 0961.089.292 để được tư vấn và hỗ trợ đặt hàng.
