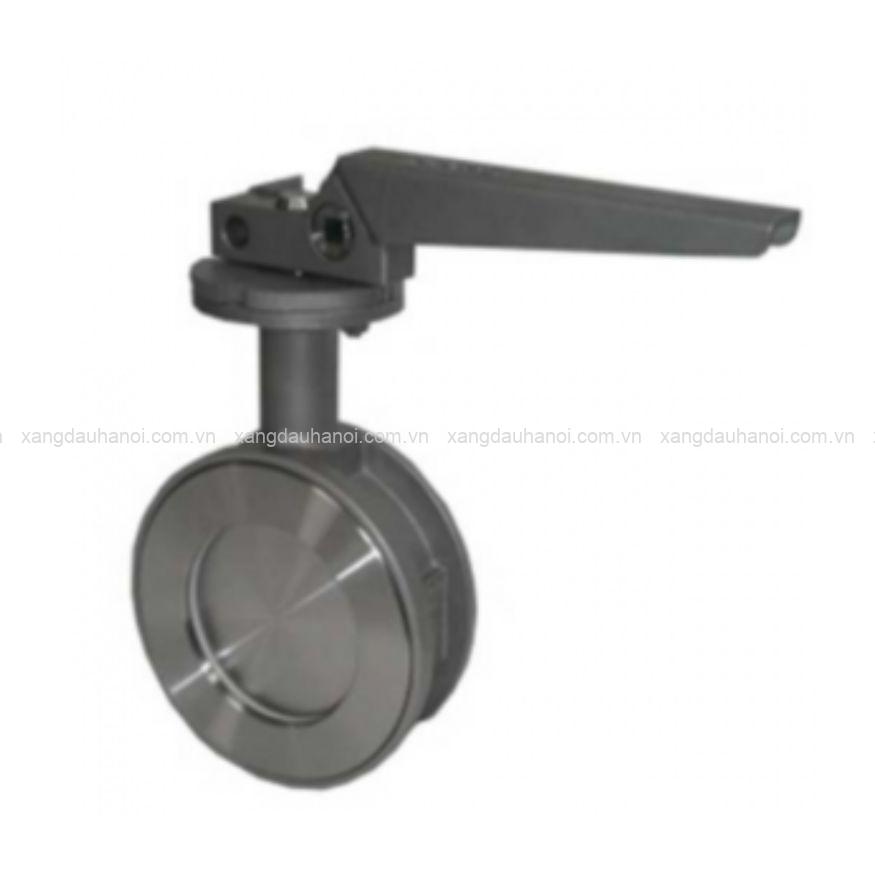

Van bướm Chemfly CHEMFLY 3″ – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu

Van bướm Chemfly CHEMFLY 3″ – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu là van bướm của Perolo, thiết kế để lắp kẹp giữa hai mặt bích hoặc trực tiếp trên hệ thống đường ống. Với kích thước danh nghĩa ND80 (3″), kết cấu bằng thép không gỉ và cơ cấu tay gạt 1/4 vòng, sản phẩm phù hợp với các hệ thống cần kiểm soát dòng chất lỏng trên bồn và xi téc.

Giới thiệu Van bướm Chemfly CHEMFLY 3″ – ND80 (3″)

CHEMFLY 3″ thuộc dòng van bướm Chemfly của Perolo, được phát triển cho các hệ thống vận chuyển và xử lý chất lỏng. Van có thể đảm nhiệm vai trò đóng/mở tại cửa vào hoặc cửa ra của bồn, tùy thuộc vào cấu hình cụ thể của hệ thống.

Phiên bản ND80 sử dụng kiểu lắp kẹp, cho phép van được bố trí giữa mặt bích DIN hoặc ANSI. Cấu hình này giúp tạo nên cụm van gọn, phù hợp với những vị trí cần tối ưu chiều dài lắp đặt nhưng vẫn đảm bảo khả năng tháo lắp phục vụ bảo dưỡng.

Đặc điểm nổi bật của van bướm Chemfly

CHEMFLY hoạt động bằng đĩa van xoay bên trong thân. Tay gạt điều khiển đĩa qua một góc 1/4 vòng, cho phép chuyển nhanh giữa trạng thái đóng và mở. Tay vận hành có cơ cấu khóa, giúp kiểm soát trạng thái van trong quá trình sử dụng.

Một ưu điểm đáng chú ý là thiết kế dạng kẹp. Thân van được bố trí giữa hai mặt bích hoặc trực tiếp trên đường ống, nhờ đó chiều dài của cụm van được tối ưu. Đây là thiết kế hữu ích trên các hệ thống bồn và xi téc, nơi không gian dành cho cụm thiết bị thường cần được tính toán chặt chẽ.

Các thành phần chính sử dụng thép không gỉ, trong khi hệ thống làm kín kết hợp PTFE cùng các vật liệu phù hợp tại từng vị trí. Kết cấu này hướng đến độ bền và khả năng làm việc trong phạm vi nhiệt độ rộng.

Thiết kế van cũng cho phép thay thế riêng các cụm phụ tùng như tay vận hành, gioăng trục, vòng kẹp và cụm đĩa van khi cần bảo dưỡng. Nhờ đó, người sử dụng có thể xử lý các bộ phận hao mòn mà không nhất thiết phải thay toàn bộ van.

Thông số kỹ thuật CHEMFLY 3″ ND80

• Thương hiệu: Perolo
• Model: CHEMFLY 3″
• Loại van: Clamped Butterfly Valve
• Đường kính danh nghĩa: 80 mm (3″)
• Khối lượng: 3,0 kg
• Vật liệu: Stainless Steel 316 / 1.4408
• Kiểu lắp đầu vào: kẹp giữa mặt bích DIN hoặc ANSI
• Kiểu lắp đầu ra: kẹp giữa mặt bích DIN hoặc ANSI
• Chiều dài Face-to-Face: 47 mm
• Áp suất làm việc: 7 bar
• Áp suất thử: 10,5 bar
• Nhiệt độ làm việc: -40°C đến +150°C
• Phiên bản HT: đến +250°C theo yêu cầu
• Vận hành: Locking Handle – 1/4 turn
• Tiêu chuẩn: ADR / IMDG / RID / EN 14432
• Chứng nhận/phê duyệt: Bureau Veritas

Perolo lưu ý phiên bản nhiệt độ cao HT chỉ áp dụng cho phiên bản tiêu chuẩn, không áp dụng cho phiên bản CE1935/2004.

Ứng dụng trên bồn và Xi téc xăng dầu

Với kích thước ND80, CHEMFLY 3″ có thể được sử dụng để kiểm soát dòng chất lỏng tại cửa vào hoặc cửa ra của bồn và hệ thống xi téc. Van có thể tham gia vào cụm xả tùy theo thiết kế đường ống và vị trí lắp đặt thực tế.

Khả năng lắp kẹp giữa mặt bích DIN hoặc ANSI mang lại tính linh hoạt khi tích hợp van vào hệ thống. Tuy nhiên, với ứng dụng cho xăng dầu hoặc các loại lưu chất khác, cần kiểm tra khả năng tương thích giữa vật liệu của van và sản phẩm được vận chuyển trước khi đưa thiết bị vào sử dụng.

Lắp đặt và bảo dưỡng CHEMFLY 3″ ND80

Khi lắp đặt cần bảo đảm van được đặt đúng vị trí giữa các mặt bích tương ứng và cụm kết nối được căn chỉnh chính xác. Bề mặt lắp ghép nên được kiểm tra, làm sạch trước khi hoàn thiện để hạn chế các yếu tố có thể ảnh hưởng đến khả năng làm kín.

CHEMFLY được thiết kế với nhiều cụm phụ tùng có thể thay thế riêng. Danh mục bảo dưỡng của Perolo bao gồm Handle Kit, Spindle Seals Kit, Closure Plate Kit, Closure Plate Seal Kit và Clamping Ring Kit, thuận tiện cho việc xử lý từng bộ phận khi phát sinh hao mòn.

Khi thay thế phụ tùng, cần sử dụng đúng chi tiết tương thích với van. Perolo lưu ý việc sử dụng phụ tùng không phải OEM sẽ làm mất hiệu lực bảo hành của hãng.

Lựa chọn Van bướm Chemfly CHEMFLY 3″ – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu chính hãng

Đối với van lắp trên xi téc, kích thước danh nghĩa chỉ là một trong các yếu tố cần kiểm tra. Kiểu mặt bích, điều kiện nhiệt độ, áp suất vận hành và đặc biệt là khả năng tương thích giữa vật liệu van với lưu chất đều cần được xác định trước khi lựa chọn.

Xăng Dầu Hà Nội cung cấp Van bướm Chemfly CHEMFLY 3″ – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu chính hãng và hỗ trợ khách hàng xác định cấu hình phù hợp với hệ thống thực tế. Để kiểm tra sản phẩm, nhận tư vấn kỹ thuật hoặc yêu cầu báo giá, quý khách liên hệ Hotline 0961.089.292 để được hỗ trợ.
