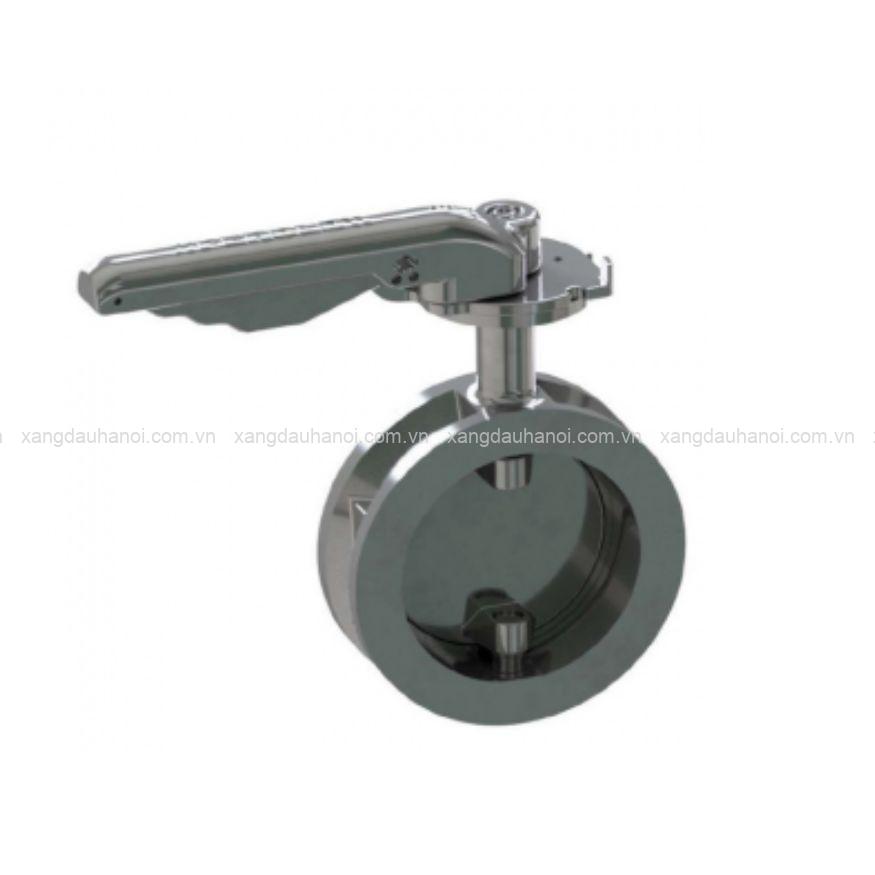

Van bướm Tankfly TP10X – ND100 (4″), lắp cho Xi téc xăng dầu

Van bướm Tankfly TP10X – ND100 (4″), lắp cho Xi téc xăng dầu là van bướm kích thước lớn thuộc dòng TANKFLY của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trên bồn và xe bồn. Phiên bản TP10X sử dụng kết nối dạng kẹp, kích thước ND100 (4″), cơ cấu tay gạt đóng mở nhanh 1/4 vòng và kết cấu phù hợp cho các cụm nạp/xả cần tiết diện dòng chảy lớn.

Giới thiệu Van bướm Tankfly TP10X – ND100 (4″)

TP10X được Perolo phát triển để kiểm soát dòng chất lỏng tại cửa vào hoặc cửa ra của bồn. Tùy cấu tạo hệ thống, van có thể được bố trí tại phía trên bồn hoặc tích hợp vào cụm xả phía đáy.

Với kích thước ND100 (4″), TP10X phù hợp với các hệ thống sử dụng đường kết nối tương ứng và cần lưu thông qua tiết diện lớn hơn các phiên bản ND50 hoặc ND80. Thiết kế dạng kẹp giúp van được bố trí giữa các mặt bích của hệ thống, tạo nên cụm lắp đặt gọn và thuận tiện khi cần tháo van để kiểm tra.

TP10X có những đặc điểm gì nổi bật?

TP10X sử dụng nguyên lý van bướm với đĩa đóng xoay bên trong thân. Thay vì phải thực hiện nhiều vòng quay như một số dạng van khác, người vận hành chỉ cần xoay tay gạt 1/4 vòng để chuyển từ trạng thái đóng sang mở hoặc ngược lại. Cơ cấu khóa trên tay van giúp giữ trạng thái sau khi thao tác.

Thiết kế clamp là một lợi thế đáng chú ý của phiên bản này. Van được kẹp giữa các mặt bích tương ứng nên không cần phần thân mặt bích kéo dài, qua đó tối ưu không gian trên cụm thiết bị của xi téc.

Kết cấu của TP10X cũng hướng đến khả năng bảo dưỡng từng bộ phận. Tay vận hành, trục, hệ thống gioăng, đĩa đóng và vòng kẹp đều có các cụm phụ tùng riêng. Khi một bộ phận hao mòn, người sử dụng có thể kiểm tra và thay thế đúng kit tương ứng thay vì mặc định phải thay toàn bộ van.

Đối với hệ thống xi téc thường xuyên thực hiện chu trình nạp và xả, cơ cấu 1/4 vòng kết hợp với tay gạt có khóa giúp thao tác nhanh, đồng thời hỗ trợ người vận hành dễ nhận biết và kiểm soát trạng thái của van.

Thông số kỹ thuật Tankfly TP10X ND100

• Thương hiệu: Perolo
• Dòng sản phẩm: TANKFLY
• Model: TP10X
• Loại van: Clamped Butterfly Valve
• Đường kính danh nghĩa: 100 mm (4″)
• Khối lượng: 5,3 kg
• Vật liệu thân: Stainless Steel 316 / 1.4408
• Gioăng đĩa đóng: PTFE
• Kiểu kết nối: kẹp (clamped)
• Lắp giữa: mặt bích DIN hoặc ANSI
• Face-to-Face: 56 mm
• Áp suất làm việc: 7 bar
• Áp suất thử: 10,5 bar
• Nhiệt độ làm việc: -40°C đến +150°C
• Phiên bản High Temperature: đến +250°C
• Vận hành: tay gạt có khóa, 1/4 vòng
• Tiêu chuẩn: ADR / IMDG / RID / EN 14432
• Phê duyệt: Bureau Veritas

Kích thước ND100 giúp TP10X trở thành lựa chọn cho các cụm đường ống 4″, trong khi thiết kế kẹp giữ chiều dài cụm van ở mức gọn so với nhiều kiểu kết nối mặt bích cố định.

Ứng dụng trên bồn và Xi téc xăng dầu

Van bướm TP10X có thể đảm nhiệm chức năng đóng/mở dòng chất lỏng tại cửa vào hoặc cửa ra trên bồn và xi téc. Van cũng có thể được tích hợp vào cụm xả đáy tùy theo thiết kế của từng hệ thống.

Kích thước ND100 (4″) đặc biệt phù hợp khi hệ thống yêu cầu đường dẫn có tiết diện lớn. Cơ cấu mở nhanh 1/4 vòng giúp việc kiểm soát dòng trong quá trình nạp hoặc xả thuận tiện, còn kiểu lắp clamp hỗ trợ bố trí van trong không gian giới hạn của cụm thiết bị.

Khi lựa chọn Van bướm Tankfly TP10X – ND100 (4″), lắp cho Xi téc xăng dầu, cần xác nhận khả năng tương thích của vật liệu van với loại xăng dầu hoặc lưu chất cụ thể. Kích thước đúng không đồng nghĩa van sẽ phù hợp với mọi môi chất và mọi điều kiện nhiệt độ, áp suất.

Lắp đặt và bảo dưỡng TP10X

Khi lắp TP10X, van phải ở trạng thái đóng. Bề mặt kết nối cần được kiểm tra và làm sạch trước khi đặt van vào vị trí. Sau khi lắp, các chi tiết cố định cần được siết đều theo trình tự phù hợp để hạn chế lực không cân bằng tác động lên thân van.

Sau khi hoàn tất lắp đặt, cần kiểm tra hoạt động đóng/mở của van trước khi đưa hệ thống vào sử dụng. Nếu đầu ra được nối với hệ thống đường ống, việc bố trí kết nối phù hợp cũng rất quan trọng để tránh truyền tải trọng hoặc ứng suất không cần thiết lên van.

Chọn đúng TP10X ND100 cho cụm xả Xi téc

Đối với van kích thước 4″, ngoài việc xác định đúng đường kính ND100 còn cần kiểm tra kiểu mặt bích, khoảng không lắp đặt, áp suất, nhiệt độ và loại lưu chất. Việc đối chiếu đầy đủ các yếu tố này giúp hạn chế tình trạng mua đúng kích thước nhưng không phù hợp với cụm thiết bị thực tế.

Xăng Dầu Hà Nội cung cấp Van bướm Tankfly TP10X – ND100 (4″), lắp cho Xi téc xăng dầu chính hãng. Quý khách cần thay thế van TANKFLY đang sử dụng, kiểm tra cấu hình hoặc lựa chọn phụ tùng tương ứng có thể liên hệ Hotline 0961.089.292 để được tư vấn và báo giá.
