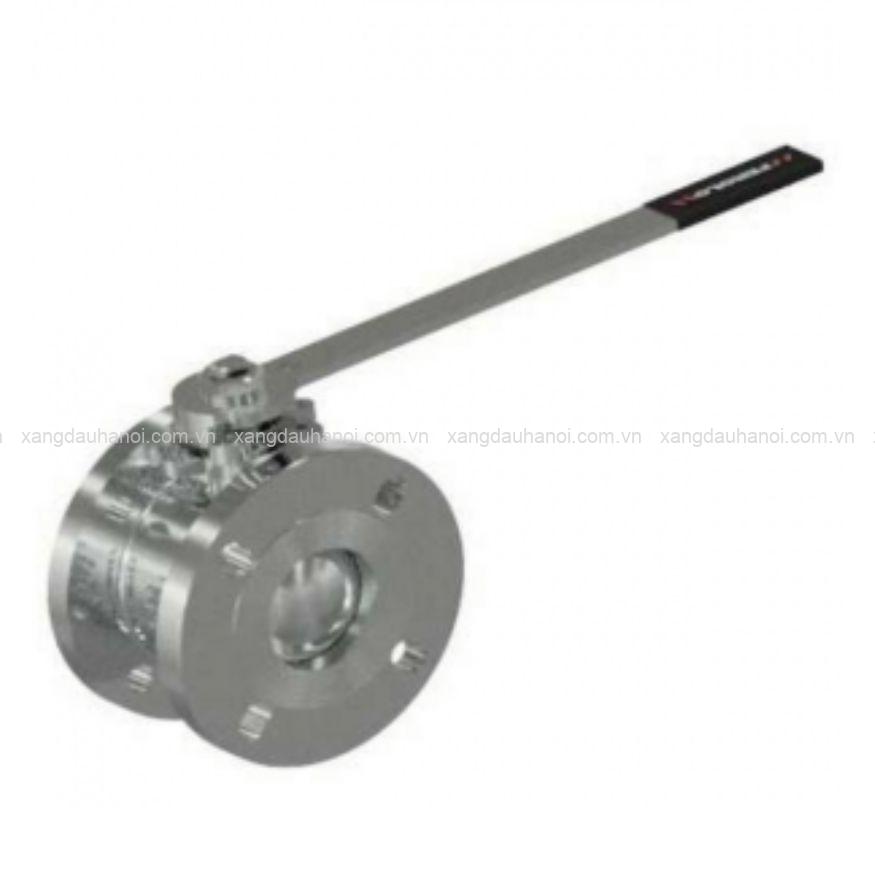

Van bi ATCO AFN8X – ND80 (3″), lắp cho Xi téc xăng dầu

Van bi ATCO AFN8X – ND80 (3″), lắp cho Xi téc xăng dầu là dòng van bi full bore thuộc ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trong các hệ thống bồn và xe bồn. Với kết cấu nhỏ gọn, thân van bằng inox 316L/1.4409 và cơ chế đóng mở bằng tay theo góc 1/4 vòng, sản phẩm đáp ứng nhu cầu kiểm soát dòng chảy nhanh, trực tiếp trong quá trình vận chuyển và xuất nhập chất lỏng.

Van có thể được bố trí phù hợp với cấu hình của xi téc, sử dụng tại vị trí cửa vào/ra chất lỏng ở phía trên hoặc kết hợp trong cụm xả đáy. Kích thước ND80 (3″) giúp van phù hợp với các hệ thống cần tiết diện dòng chảy lớn và yêu cầu kết nối chắc chắn.

Đặc điểm Van bi ATCO AFN8X – ND80 (3″)

Điểm nổi bật của ATCO AFN8X nằm ở thiết kế full bore, cho phép dòng chảy đi qua thân van với tiết diện phù hợp, từ đó hạn chế ảnh hưởng không cần thiết đến quá trình lưu chất. Đây là đặc điểm hữu ích khi van được sử dụng trong hệ thống xuất nhập hoặc vận chuyển chất lỏng trên xi téc.

Cơ cấu bi bên trong van thực hiện nhiệm vụ đóng hoặc mở đường dòng. Khi vận hành, tay van được xoay 1/4 vòng để chuyển đổi trạng thái, giúp thao tác nhanh và trực quan. Thiết kế này phù hợp với những vị trí cần đóng mở van thuận tiện trong quá trình vận hành xe bồn, xi téc.

Thân van sử dụng inox 316L/1.4409, mang lại kết cấu chắc chắn và khả năng thích hợp với môi trường sử dụng trong lĩnh vực vận chuyển chất lỏng. Tuy nhiên, khả năng tương thích giữa vật liệu van, vật liệu làm kín và môi chất cần được kiểm tra trước khi đưa vào sử dụng.

Van được thiết kế theo hướng nhỏ gọn, với chiều dài mặt đối mặt 117 mm, giúp thuận tiện hơn khi bố trí trong không gian lắp đặt của cụm thiết bị trên xi téc.

Bên cạnh phiên bản tiêu chuẩn, dòng AFN8X còn có tùy chọn điều khiển từ xa theo cấu hình sản phẩm. Điều này giúp mở rộng khả năng ứng dụng khi hệ thống yêu cầu phương án vận hành khác với tay van tiêu chuẩn.

Thông số kỹ thuật Van bi ATCO AFN8X – ND80 (3″)

• Model: AFN8X
• Thương hiệu: ATCO – Perolo
• Loại van: Van bi full bore
• Kích thước danh nghĩa: ND80 (3″)
• Vật liệu thân: Inox 316L / 1.4409
• Khối lượng: khoảng 15 kg
• Áp suất làm việc tiêu chuẩn: 16 bar
• Áp suất thử tiêu chuẩn: 24 bar
• Nhiệt độ làm việc tiêu chuẩn: -40°C đến +150°C
• Nhiệt độ thiết kế: 190°C
• Chiều dài mặt đối mặt: 117 mm
• Cơ cấu vận hành: Tay van 1/4 vòng; có tùy chọn điều khiển từ xa
• Vật liệu làm kín bi tiêu chuẩn: PTFE
• Kết nối mặt bích đầu vào tiêu chuẩn: 8 x Ø17 x 160 PCD
• Kết nối mặt bích đầu ra tiêu chuẩn: 8 x Ø18 x 160 PCD
• Tiêu chuẩn phù hợp: ADR / IMDG / RID / EN14432
• Chứng nhận/phê duyệt: Bureau Veritas, RMR, A-C-I

Với phiên bản nhiệt độ cao, cấu hình làm kín và điều kiện làm việc có thể thay đổi, trong đó tài liệu sản phẩm nêu mức áp suất làm việc 4 bar và nhiệt độ làm việc đến +250°C. Việc lựa chọn cấu hình cần căn cứ vào môi chất và điều kiện vận hành thực tế.

Ứng dụng của Van bi ATCO AFN8X – ND80 (3″)

Van bi ATCO AFN8X được sử dụng làm cửa vào/ra chất lỏng cho bồn chứa và xe bồn. Với kích thước ND80 (3″) và thiết kế full bore, van phù hợp với các hệ thống cần kiểm soát dòng chất lỏng qua đường ống có kích thước tương ứng.

Một số ứng dụng có thể kể đến:

• Lắp trên xi téc vận chuyển xăng dầu và các chất lỏng phù hợp.
• Sử dụng làm cửa vào/ra chất lỏng trên bồn chứa.
• Lắp tại vị trí xả phía trên hoặc kết hợp trong cụm xả đáy tùy cấu hình bồn.
• Sử dụng trong hệ thống vận chuyển chất lỏng yêu cầu van bi kích thước ND80.
• Ứng dụng trong các hệ thống bồn, xe bồn đáp ứng yêu cầu kết nối và vật liệu tương thích.

Khi lựa chọn van cho từng môi chất, cần kiểm tra sự tương thích giữa vật liệu van, vật liệu làm kín và chất được vận chuyển để đảm bảo thiết bị phù hợp với điều kiện sử dụng.

Lắp đặt và bảo dưỡng Van bi ATCO AFN8X

Khi lắp đặt, bề mặt mặt bích phía bồn cần được vệ sinh sạch, không để bụi bẩn hoặc dị vật ảnh hưởng đến khả năng làm kín. Van được lắp cùng gioăng, bu lông/đai ốc và các chi tiết kết nối phù hợp với cấu hình hệ thống. Tài liệu lắp đặt quy định mô-men siết kết nối van với mặt bích là 70 N.m ±5.

Trong trường hợp đường ống được kết nối trực tiếp với van, Perolo khuyến nghị sử dụng đoạn ống mềm giữa van và đường ống để hạn chế ứng suất bổ sung tác động lên các ty ren và điểm liên kết. Van tiêu chuẩn được đóng mở bằng tay.

Đối với bảo dưỡng, các bộ phận làm kín cần được kiểm tra định kỳ. Perolo khuyến nghị thay đồng thời các phớt làm kín trục để duy trì độ kín của trục van và thay đồng thời hai gioăng làm kín bi khi thực hiện bảo dưỡng tương ứng. Việc sử dụng phụ tùng phù hợp cũng giúp duy trì khả năng làm việc ổn định của van.

Mua Van bi ATCO AFN8X – ND80 (3″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AFN8X – ND80 (3″), lắp cho Xi téc xăng dầu chính hãng, phục vụ nhu cầu lắp mới, thay thế và bảo trì thiết bị trên xe bồn, xi téc và hệ thống vận chuyển chất lỏng.

Sản phẩm được cung cấp với nguồn gốc rõ ràng, cam kết sản phẩm chính hãng, hỗ trợ tư vấn lựa chọn cấu hình van dựa trên kích thước, kiểu kết nối, môi chất và điều kiện vận hành thực tế.

Quý khách đang cần Van bi ATCO AFN8X – ND80 (3″) cho xi téc xăng dầu hoặc cần kiểm tra cấu hình trước khi đặt hàng, vui lòng liên hệ Xăng Dầu Hà Nội để được tư vấn và báo giá:

Hotline: 0961.089.292
