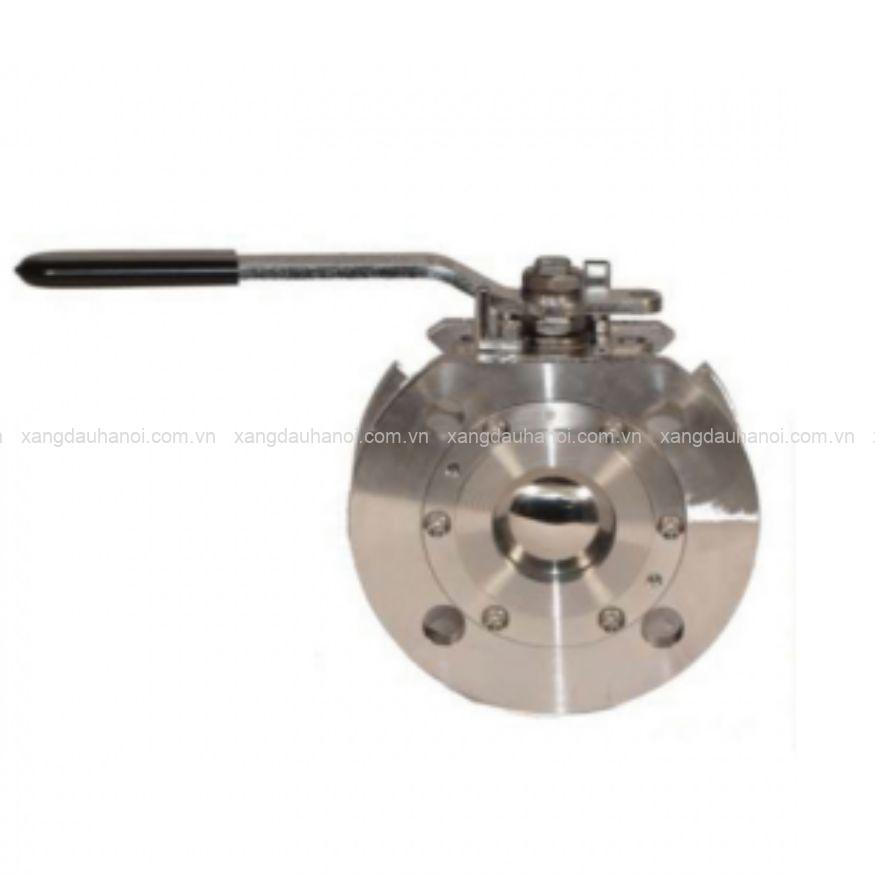

Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu

Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu là dòng van bi full bore chuyên dụng của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trên bồn và xi téc. Với kích thước danh nghĩa ND50 (2″), kết cấu nhỏ gọn, cơ cấu vận hành 1/4 vòng và phiên bản phủ HALAR dành cho môi trường có yêu cầu chống ăn mòn cao, sản phẩm phù hợp cho nhiều hệ thống bồn, xe bồn và thiết bị vận chuyển chất lỏng.

Đặc điểm của Van bi ATCO AFN5X – ND50 (2″)

Thiết kế full bore, hỗ trợ dòng chảy hiệu quả

ATCO AFN5X là van bi dạng full bore, tức đường đi của môi chất qua van được thiết kế theo dạng thông suốt với kích thước danh nghĩa của van. Thiết kế này phù hợp với yêu cầu làm cửa vào/ra chất lỏng trên bồn, xi téc, đồng thời thuận tiện khi kết nối với hệ thống đường ống hoặc thiết bị phía sau van. Perolo xác định AFN5X là van bi full bore tự chứa, dùng cho chức năng fluid inlet/outlet.

Cơ cấu đóng mở 1/4 vòng

Van sử dụng tay gạt với cơ chế vận hành 1/4 vòng, giúp thao tác đóng mở nhanh và trực quan. Khi xoay tay van, bi van thay đổi vị trí để kiểm soát đường lưu chất. Thiết kế này đặc biệt phù hợp với các vị trí cần thao tác van thường xuyên trên bồn hoặc xi téc. Tài liệu Perolo cũng cho phép lựa chọn điều khiển từ xa tùy cấu hình sản phẩm.

Lớp phủ HALAR cho môi trường có độ ăn mòn cao

Phiên bản High Corrosion của AFN5X được Perolo thiết kế với thân có lớp phủ HALAR kết hợp PTFE/PFA, hướng đến các ứng dụng có yêu cầu cao hơn về khả năng chống ăn mòn. Tài liệu sản phẩm ghi nhận lớp phủ HALAR có chiều dày 500 µm trong cấu hình High Corrosion. Đây là ưu điểm đáng chú ý khi van làm việc trong môi trường mà vật liệu cần được bảo vệ tốt hơn trước tác động của môi chất.

Kết cấu nhỏ gọn, thuận tiện cho hệ thống bồn

AFN5X có thiết kế nhỏ gọn với chiều dài mặt đối mặt 81 mm. Kết cấu này giúp van dễ bố trí tại khu vực kết nối trên bồn, đồng thời thuận tiện hơn trong quá trình kiểm tra và bảo trì. Tài liệu bảo dưỡng của Perolo cũng cho thấy van có các bộ phận thay thế riêng như bộ làm kín bi, bộ làm kín trục và bộ tay van, hỗ trợ quá trình bảo trì về sau.

Khả năng làm kín và bảo trì rõ ràng

AFN5X sử dụng vật liệu làm kín PTFE ở cấu hình tiêu chuẩn. Tài liệu bảo trì khuyến nghị thay đồng thời hai gioăng làm kín của bi và thay phớt trục cùng lúc để duy trì độ kín cho cơ cấu trục van. Điều này giúp việc bảo dưỡng được thực hiện theo từng cụm linh kiện thay vì phải thay toàn bộ van khi một bộ phận làm kín cần xử lý.

Thông số kỹ thuật Van bi ATCO AFN5X – ND50 (2″)

Ứng dụng của Van bi ATCO AFN5X – ND50 (2″)

Van bi ATCO AFN5X được sử dụng làm cửa vào/ra cho chất lỏng trên các hệ thống bồn và xi téc. Với kết cấu full bore và kích thước ND50, van có thể được bố trí tại vị trí kết nối phù hợp với thiết kế của bồn, phục vụ các yêu cầu nạp, xả hoặc kết nối với hệ thống đường ống.

Một số ứng dụng phổ biến gồm:

• Lắp trên bồn, xi téc và xe bồn vận chuyển chất lỏng.
• Làm cửa vào/ra chất lỏng cho hệ thống bồn.
• Sử dụng tại các vị trí xả trên đỉnh hoặc kết nối xả đáy tùy thiết kế cụ thể của bồn.
• Kết nối với hệ thống đường ống hoặc thiết bị thu hồi hơi theo cấu hình phù hợp.
• Ứng dụng trong môi trường có yêu cầu cao về khả năng chống ăn mòn khi lựa chọn đúng phiên bản High Corrosion/HALAR.

Lưu ý khi lắp đặt và sử dụng

Khi lắp đặt AFN5X, bề mặt mặt bích phía bồn cần được làm sạch trước khi lắp. Tài liệu lắp đặt của Perolo hướng dẫn sử dụng gioăng phù hợp, lắp van lên mặt bích và siết đai ốc với mô-men 50 N.m ±5, sau đó kiểm tra lại mô-men siết sau 24 giờ. Nếu phía sau van có hệ thống đường ống liên kết với bồn, Perolo khuyến nghị sử dụng đoạn ống mềm phù hợp để hạn chế ứng suất bổ sung lên các ty ren cố định van.

Ngoài ra, cần kiểm tra khả năng tương thích giữa vật liệu của van và môi chất được vận chuyển trước khi lựa chọn. Đối với phiên bản HALAR, cấu hình vật liệu của từng bộ phận có thể khác với phiên bản inox tiêu chuẩn nên cần xác nhận đúng model và cấu hình khi đặt hàng.

Mua Van bi ATCO AFN5X – ND50 (2″) chính hãng tại Xăng Dầu Hà Nội

Nếu bạn đang tìm Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu, Xăng Dầu Hà Nội cung cấp sản phẩm chính hãng Perolo, phù hợp cho các hệ thống bồn và xi téc cần van bi làm cửa vào/ra chất lỏng.

Sản phẩm được tư vấn theo kích thước, vị trí lắp đặt, môi chất và cấu hình thực tế của hệ thống. Đặc biệt với phiên bản có lớp phủ HALAR chống ăn mòn cao, việc xác nhận đúng cấu hình trước khi đặt hàng là cần thiết để đảm bảo khả năng tương thích trong quá trình sử dụng.

Xăng Dầu Hà Nội cam kết cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng và hỗ trợ tư vấn lựa chọn đúng chủng loại.

Liên hệ Xăng Dầu Hà Nội – Hotline 0961.089.292 để được tư vấn và báo giá Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu.
