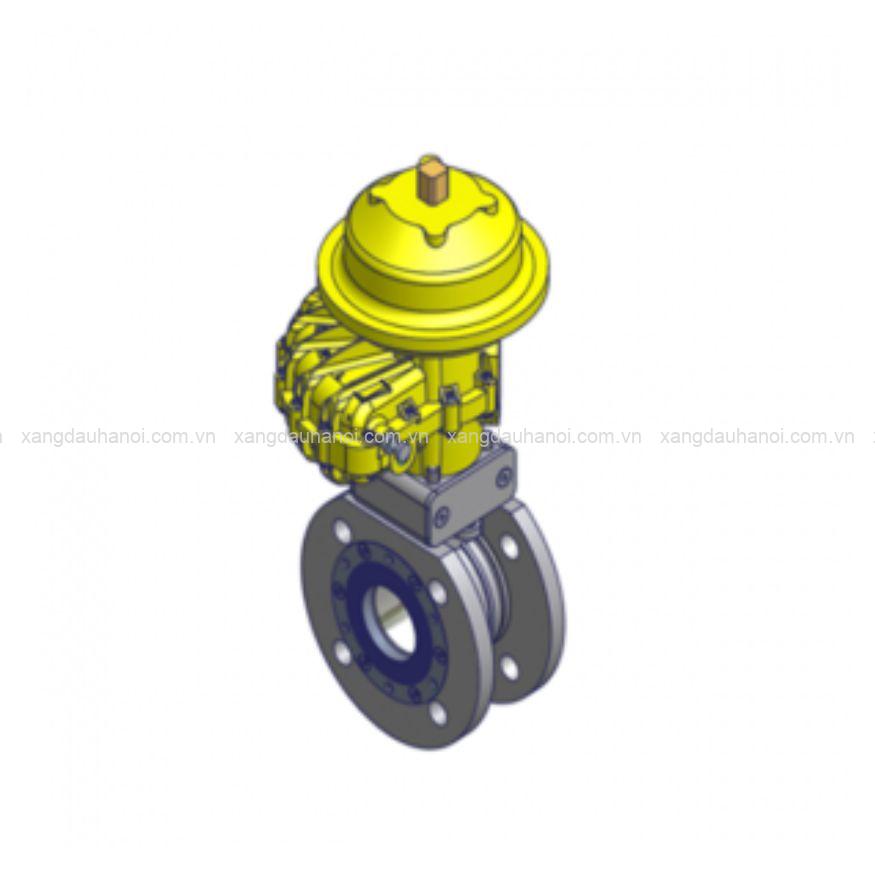

Van bi ATCO AP5X – ND50 (2″), lắp cho Xi téc xăng dầu

Giá: Liên hệ

Model: ATCO AP5X, van bi khí nén full bore, kích thước ND50 (2″).
Vật liệu: Thép không gỉ 316L / 1.4409, khối lượng khoảng 10 kg.
Vận hành: Bộ truyền động khí nén single-acting, cơ cấu đóng mở 1/4 vòng.
Áp suất: Áp suất làm việc 16 bar, áp suất thử 24 bar; nguồn khí theo thông số sản phẩm 4–8 bar.
Ứng dụng: Lắp làm cửa vào/ra chất lỏng cho xi téc, xe bồn và các hệ thống phù hợp.

Yêu cầu báo giá Liên hệ tư vấn

Thông tin chi tiết

Van bi ATCO AP5X – ND50 (2″), lắp cho Xi téc xăng dầu là dòng van bi khí nén thuộc series ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trên các hệ thống bồn và xi téc. Model AP5X có kích thước danh nghĩa ND50 (2″), thiết kế full bore, sử dụng bộ truyền động khí nén single-acting và cơ cấu đóng mở 1/4 vòng.

Với thân van bằng thép không gỉ 316L / 1.4409, thiết kế nhỏ gọn và khả năng làm việc ở áp suất lên đến 16 bar, AP5X phù hợp cho các hệ thống cần kiểm soát dòng chất lỏng trên xe bồn, xi téc và các ứng dụng vận chuyển chất lỏng. Sản phẩm được Perolo công bố đáp ứng các yêu cầu của ADR, IMDG, RID và EN14432.

Đặc điểm Van bi ATCO AP5X – ND50 (2″)

AP5X được thiết kế theo dạng van bi full bore, giúp tạo đường dẫn dòng chảy thông thoáng khi van ở trạng thái mở. Van sử dụng bộ truyền động khí nén tự chứa, vận hành theo cơ cấu single-acting với góc quay 1/4 vòng, phù hợp với các hệ thống cần điều khiển đóng mở van bằng khí nén.

Một số đặc điểm đáng chú ý của sản phẩm:

Kích thước danh nghĩa ND50 (2″).
Van bi full bore, thiết kế làm cửa vào/ra chất lỏng.
Thân van bằng thép không gỉ 316L / 1.4409.
Bộ truyền động khí nén single-acting, 1/4 vòng.
Áp suất làm việc tối đa 16 bar, áp suất thử 24 bar.
Khối lượng khoảng 10 kg.
Kết nối đầu vào sử dụng mặt bích với quy cách 4 lỗ Ø17, PCD 125 mm.

Thông số kỹ thuật Van bi ATCO AP5X – ND50 (2″)

Thông số của Van bi ATCO AP5X – ND50 (2″), lắp cho Xi téc xăng dầu được xác định theo tài liệu kỹ thuật của Perolo như sau:

Thông số	Giá trị
Model	AP5X
Loại van	Van bi khí nén full bore
Kích thước danh nghĩa	ND50 (2″)
Chức năng	Van cửa vào/ra chất lỏng
Vật liệu	316L / 1.4409 stainless steel
Khối lượng	10,0 kg
Áp suất làm việc	16 bar
Áp suất thử	24 bar
Áp suất khí nén	4–8 bar
Bộ truyền động	Pneumatic, single-acting actuator
Cơ cấu vận hành	1/4 vòng
Nhiệt độ van	-40°C đến +150°C*
Mặt bích đầu vào	4 lỗ Ø17, PCD 125 mm
Tiêu chuẩn/đáp ứng	ADR / IMDG / RID / EN14432

* Dải nhiệt độ thực tế còn phụ thuộc vào vật liệu O-ring được lựa chọn. Perolo cũng lưu ý người sử dụng cần kiểm tra khả năng tương thích giữa vật liệu của van và môi chất được vận chuyển trước khi đưa thiết bị vào sử dụng.

Ứng dụng của Van bi ATCO AP5X – ND50 (2″)

Van bi ATCO AP5X được thiết kế để sử dụng làm cửa vào/ra cho chất lỏng trong hệ thống bồn và xi téc. Với kích thước ND50 (2″) và thiết kế full bore, sản phẩm có thể được lựa chọn cho các cấu hình đường chất lỏng phù hợp với yêu cầu của từng loại bồn, xe bồn hoặc hệ thống vận chuyển.

Van có thể được bố trí theo cấu hình của hệ thống để đảm nhiệm vị trí cửa xả hoặc cửa vào/ra chất lỏng. Khi lựa chọn, cần đối chiếu kích thước kết nối, môi chất, áp suất, nhiệt độ và yêu cầu vận hành thực tế để bảo đảm van tương thích với hệ thống.

Đối với các hệ thống sử dụng truyền động khí nén, AP5X vận hành bằng bộ truyền động single-acting. Tài liệu lắp đặt của Perolo yêu cầu nguồn khí tối thiểu 5,5 bar để vận hành và lưu ý không tháo bộ truyền động khỏi van.

Hướng dẫn lắp đặt Van bi ATCO AP5X – ND50 (2″)

Khi lắp đặt AP5X trên xi téc, bề mặt mặt bích phía bồn cần được làm sạch, không còn bụi bẩn hoặc cặn. Sau đó lắp ty ren vào mặt bích hàn, đặt gioăng và cố định van bằng long đen, đai ốc theo đúng quy trình.

Tài liệu lắp đặt của Perolo quy định lực siết đai ốc 50 N.m ±5, sử dụng bộ bulong phù hợp cấp A2-70 hoặc A4-70. Sau khi lắp đặt khoảng 24 giờ cần kiểm tra lại lực siết. Việc siết quá mức có thể khiến van khó mở.

Nếu phía công nghệ của van kết nối với đường ống cố định, Perolo khuyến nghị sử dụng đoạn ống mềm giữa van và đường ống để hạn chế ứng suất tác động lên các ty ren liên kết. Việc lắp đặt và điều chỉnh nên được thực hiện đúng yêu cầu kỹ thuật nhằm duy trì khả năng vận hành ổn định của van.

Mua Van bi ATCO AP5X – ND50 (2″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AP5X – ND50 (2″), lắp cho Xi téc xăng dầu chính hãng, phục vụ nhu cầu lắp mới, thay thế và bảo trì các cụm van trên xi téc, xe bồn và hệ thống vận chuyển chất lỏng.

Sản phẩm được lựa chọn dựa trên model, kích thước kết nối và yêu cầu sử dụng thực tế. Khi đặt mua, khách hàng nên cung cấp thông tin về vị trí lắp đặt, môi chất, kiểu kết nối và hệ thống hiện có để được tư vấn đúng cấu hình.

Xăng Dầu Hà Nội cam kết cung cấp sản phẩm chính hãng, hỗ trợ tư vấn thông tin sản phẩm và báo giá theo nhu cầu thực tế.

Quý khách cần mua Van bi ATCO AP5X – ND50 (2″), lắp cho Xi téc xăng dầu vui lòng liên hệ Xăng Dầu Hà Nội – Hotline: 0961.089.292 để được tư vấn và báo giá.
