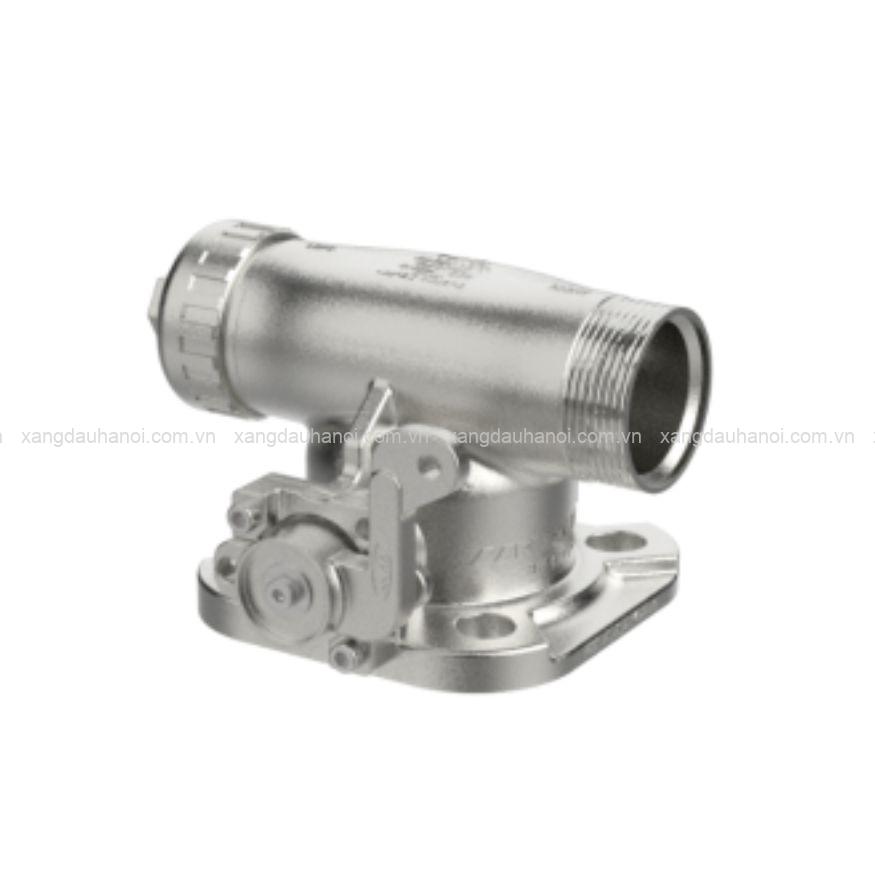

Van bi ATCO ATC5 – ND50 (2″), lắp cho Xi téc xăng dầu

Van bi ATCO ATC5 – ND50 (2″), lắp cho Xi téc xăng dầu là dòng van bi kép (Dual Outlet) thuộc thương hiệu Perolo, được thiết kế cho các ứng dụng làm cửa vào hoặc cửa ra của chất lỏng trên bồn, xi téc. Với thiết kế nhỏ gọn, kết cấu full bore và thân van bằng thép không gỉ 316, ATCO ATC5 phù hợp cho nhiều hệ thống cần kiểm soát dòng chảy trên xe bồn và thiết bị vận chuyển chất lỏng.

Sản phẩm sử dụng kết nối ren 2 x 2″ BSP, có thể bố trí làm cửa vào/ra chất lỏng hoặc sử dụng cho đường khí tùy cấu hình. Xăng Dầu Hà Nội cung cấp Van bi ATCO ATC5 – ND50 (2″), lắp cho Xi téc xăng dầu chính hãng, hỗ trợ tư vấn lựa chọn và cung cấp theo nhu cầu thực tế.

Đặc điểm nổi bật của Van bi ATCO ATC5

Van bi ATCO ATC5 được phát triển theo hướng gọn, dễ bố trí trên cụm thiết bị của xi téc nhưng vẫn đảm bảo khả năng kiểm soát dòng chảy trong quá trình vận hành.

• Thiết kế van bi kép: Hai cửa ra giúp ATCO ATC5 linh hoạt hơn trong việc bố trí đường kết nối theo cấu hình hệ thống.
• Kết cấu full bore: Đường dòng được thiết kế theo dạng full bore, phù hợp với các ứng dụng cần duy trì tiết diện dòng chảy thông thoáng.
• Thân van bằng thép không gỉ: Vật liệu 316 / 1.4408 giúp van có độ bền tốt trong môi trường sử dụng trên các thiết bị vận chuyển chất lỏng.
• Thiết kế nhỏ gọn: Kích thước và kết cấu được tối ưu để thuận tiện bố trí trên cụm van của bồn, xi téc.
• Cơ chế đóng mở trực tiếp: Tay van điều khiển trục có rãnh then (splined spindle), truyền chuyển động đến bi để thực hiện đóng hoặc mở van. Cấu hình tiêu chuẩn có thể sử dụng tay van đóng mở 1/4 vòng.
• Làm kín bằng PTFE: Gioăng làm kín bi sử dụng PTFE, đồng thời tài liệu bảo dưỡng cũng thể hiện các bộ phận làm kín của bi và trục có thể được thay thế khi bảo dưỡng.

Nhờ thiết kế này, van có thể được sử dụng để cô lập đường dòng khi cần bảo dưỡng hoặc thực hiện các thao tác xuất nhập chất lỏng trên hệ thống xi téc.

Thông số kỹ thuật Van bi ATCO ATC5

• Thương hiệu: Perolo
• Dòng sản phẩm: ATCO
• Model: ATC5
• Loại: Van bi kép (Dual Outlet)
• Đường kính danh nghĩa: ND50 (2″)
• Kết nối đầu ra: 2 x 2″ BSP hoặc NPT tùy cấu hình
• Vật liệu: Thép không gỉ 316 / 1.4408
• Kiểu van: Full bore
• Vật liệu làm kín bi: PTFE
• Áp suất làm việc: 7 bar
• Áp suất thử: 10,5 bar
• Nhiệt độ làm việc: -40°C đến +150°C, phụ thuộc vật liệu làm kín
• Nhiệt độ thiết kế: -40°C đến +190°C
• Khối lượng: khoảng 5,5 kg
• Chiều dài mặt đối mặt: 118 mm
• Kết nối mặt bích đầu vào: 4 lỗ Ø18 trên PCD 120,7–125 mm
• Mã sản phẩm tiêu chuẩn: ATC5

Các thông số trên được đối chiếu từ specification sheet của Perolo; tài liệu cũng ghi nhận dòng ATCO đáp ứng ADR / IMDG / RID / EN14432 và được Bureau Veritas phê duyệt. Khi lựa chọn van, cần kiểm tra khả năng tương thích giữa vật liệu van và môi chất thực tế.

Ứng dụng của Van bi ATCO ATC5 trên xi téc

Van bi ATCO ATC5 được sử dụng trong các hệ thống bồn, xe bồn và xi téc cần bố trí van bi làm cửa vào hoặc cửa ra của chất lỏng. Tùy thiết kế hệ thống, van có thể được bố trí tại vị trí xả phía trên hoặc kết hợp trong cụm xả phía dưới.

Một số ứng dụng tiêu biểu gồm:

• Làm van đóng mở đường chất lỏng trên xi téc.
• Sử dụng tại cụm xả hoặc đường kết nối của xe bồn.
• Làm cửa vào/ra chất lỏng theo cấu hình hệ thống.
• Có thể sử dụng cho đường khí theo cấu hình phù hợp của van.
• Ứng dụng trong các hệ thống vận chuyển chất lỏng yêu cầu van có kết cấu inox và kết nối ren BSP.

Việc lựa chọn vị trí lắp đặt cần căn cứ vào thiết kế thực tế của xi téc, loại môi chất và cấu hình đường ống. Perolo cũng lưu ý người sử dụng phải kiểm tra khả năng tương thích giữa vật liệu van và sản phẩm được vận chuyển.

Lắp đặt và bảo dưỡng Van bi ATCO ATC5

Khi lắp đặt, bề mặt mặt bích phía bồn cần được làm sạch, không có bụi bẩn hoặc dị vật. Tài liệu lắp đặt của Perolo yêu cầu van ở trạng thái đóng hoặc mở hoàn toàn trong quá trình lắp, sau đó cố định van bằng bộ stud, vòng đệm và đai ốc theo đúng trình tự. Mô-men siết đai ốc được chỉ định ở mức 30 N.m ±5 N.m. Sau khi lắp, nên đóng mở van 3 lần để kiểm tra tình trạng vận hành.

Nếu đường ống được nối trực tiếp với phía công nghệ của van, Perolo khuyến nghị sử dụng đoạn ống mềm giữa van và hệ thống đường ống để hạn chế lực tác động bổ sung lên các stud cố định.

Trong quá trình bảo dưỡng, các bộ phận làm kín của bi và trục có thể được thay thế bằng bộ kit phù hợp. Perolo khuyến nghị thay đồng thời phớt trục để duy trì độ kín của trục van và thay cả hai gioăng bi khi thực hiện bảo dưỡng tương ứng.

Mua Van bi ATCO ATC5 – ND50 (2″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO ATC5 – ND50 (2″), lắp cho Xi téc xăng dầu chính hãng, phù hợp nhu cầu lắp mới, thay thế hoặc bảo dưỡng hệ thống van trên xe bồn và xi téc.

Sản phẩm được cam kết chính hãng, hỗ trợ tư vấn theo kích thước, kiểu kết nối và cấu hình thực tế của hệ thống. Nếu cần kiểm tra model hoặc lựa chọn van phù hợp với xi téc đang sử dụng, khách hàng có thể liên hệ trực tiếp để được tư vấn.

Hotline Xăng Dầu Hà Nội: 0961.089.292 để được tư vấn và báo giá Van bi ATCO ATC5 – ND50 (2″) chính hãng.
