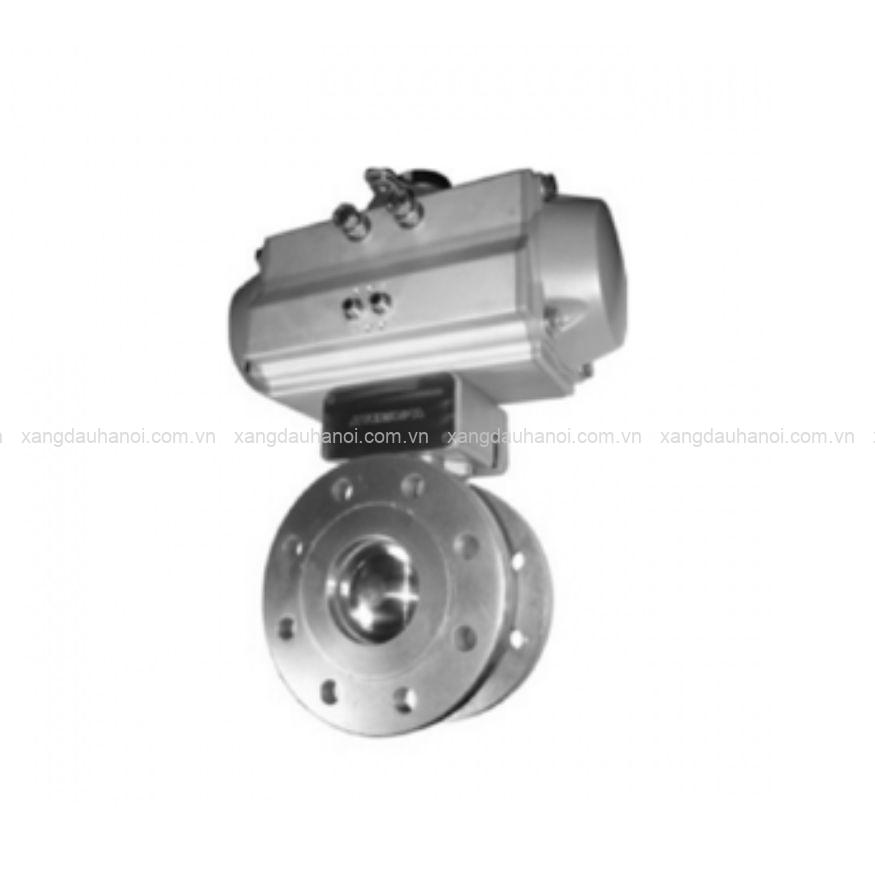

Van bi ATCO AGN8X – ND80 (3″), lắp cho Xi téc xăng dầu

Van bi ATCO AGN8X – ND80 (3″), lắp cho Xi téc xăng dầu là dòng van bi khí nén thuộc hệ thống van ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trên bồn và xe bồn. Với kết cấu van bi dạng full bore, cơ cấu truyền động khí nén và thiết kế phù hợp cho hệ thống xi téc, sản phẩm đáp ứng nhu cầu đóng mở dòng chất lỏng trong quá trình vận chuyển, xuất nhập và vận hành bồn. Model AGN8X có kích thước danh nghĩa ND80 (3″), phù hợp với các hệ thống yêu cầu cửa van có đường kính lớn hơn để phục vụ lưu chất.

Đặc điểm Van bi ATCO AGN8X – ND80 (3″)

Điểm đáng chú ý của Van bi ATCO AGN8X – ND80 (3″) là thiết kế van bi kết hợp bộ truyền động khí nén, giúp quá trình đóng mở được thực hiện thông qua nguồn khí thay vì thao tác trực tiếp bằng tay. Theo hướng dẫn lắp đặt của Perolo, bộ truyền động là loại tác động đơn và có thể sử dụng một đầu vào khí; nhà sản xuất khuyến nghị sử dụng hai đầu vào để rút ngắn thời gian đóng van.

Cơ cấu đóng mở dạng 1/4 vòng giúp van thực hiện thao tác nhanh, phù hợp với những hệ thống cần kiểm soát dòng chất lỏng bằng cơ cấu khí nén. Thiết kế này cũng giúp thuận tiện hơn khi tích hợp van vào hệ thống điều khiển của xe bồn hoặc cụm thiết bị trên xi téc.

Van được thiết kế để có thể sử dụng làm cửa vào hoặc cửa ra của chất lỏng. Tùy kết cấu bồn và nhu cầu sử dụng, van có thể được bố trí ở khu vực phía trên bồn hoặc trong cụm xả phía dưới. Điều này giúp AGN8X có tính linh hoạt cao hơn khi lựa chọn vị trí lắp đặt trên hệ thống xi téc.

Thân van sử dụng thép không gỉ 316L / 1.4409, kết hợp với gioăng bi bằng PTFE theo cấu hình tiêu chuẩn được nhà sản xuất công bố. Vật liệu này tạo nền tảng cho khả năng làm việc trong các hệ thống vận chuyển chất lỏng, tuy nhiên Perolo cũng lưu ý người dùng cần kiểm tra sự tương thích giữa vật liệu van và môi chất thực tế trước khi đưa vào sử dụng.

Thông số kỹ thuật Van bi ATCO AGN8X – ND80 (3″)

• Model: AGN8X
• Loại van: Van bi khí nén, self-contained
• Kích thước danh nghĩa: ND80 (3″)
• Khối lượng: 27,5 kg
• Vật liệu: Thép không gỉ 316L / 1.4409
• Kiểu vận hành: Bộ truyền động khí nén, tác động đơn, đóng mở 1/4 vòng
• Áp suất khí nén: 4 – 8 bar
• Áp suất làm việc: 16 bar
• Áp suất thử: 24 bar
• Nhiệt độ làm việc của van: -40°C đến +150°C
• Nhiệt độ làm việc của bộ truyền động: -20°C đến +80°C
• Gioăng bi: PTFE
• Khoan mặt bích đầu vào: 8 x Ø17 x PCD 160 mm
• Khoan mặt bích đầu ra: 8 x Ø18 x PCD 160 mm
• Tiêu chuẩn/đáp ứng: ADR / IMDG / RID / EN14432
• Phê duyệt: Bureau Veritas, A-C-I

Dải nhiệt độ thực tế có thể thay đổi tùy vật liệu O-ring được sử dụng. Perolo cũng lưu ý cần kiểm tra khả năng tương thích giữa vật liệu của van và chất lỏng được vận chuyển.

Cơ chế hoạt động và lắp đặt

Van bi ATCO AGN8X – ND80 (3″) sử dụng bộ truyền động khí nén để điều khiển trạng thái đóng mở của van. Nguồn khí cấp cho bộ truyền động được nhà sản xuất khuyến nghị trong khoảng 5,5 – 6,5 bar và không được vượt quá 8 bar. Sử dụng khí được bôi trơn giúp duy trì tình trạng hoạt động của bộ truyền động trong thời gian dài.

Khi lắp trên bồn, mặt bích phía đầu vào cần được làm sạch, không có bụi bẩn hoặc cặn trước khi ghép nối. Van được đặt lên mặt bích hàn cùng gioăng, sau đó cố định bằng vòng đệm và đai ốc; tài liệu lắp đặt quy định mô-men siết 50 N.m ±5 cho liên kết này. Nếu phía sau van có đường ống kết nối với hệ thống công nghệ, Perolo khuyến nghị sử dụng đoạn ống mềm giữa van và đường ống để hạn chế lực tác động bổ sung lên các ty ren cố định.

Bộ truyền động đã được thiết lập tại nhà máy Perolo nhằm hỗ trợ khả năng vận hành ổn định. Tài liệu cũng cảnh báo không tự tháo bộ truyền động khỏi van bi ATCO và khuyến nghị sử dụng phụ tùng OEM để đảm bảo điều kiện bảo hành của sản phẩm.

Ứng dụng Van bi ATCO AGN8X – ND80 (3″)

Với chức năng làm cửa vào/ra cho chất lỏng và kích thước ND80 (3″), AGN8X phù hợp để tích hợp vào các hệ thống bồn, xe bồn và xi téc có nhu cầu kiểm soát dòng chất lỏng bằng van bi khí nén. Thiết kế có thể đáp ứng cả vị trí cửa xả phía trên hoặc được bố trí trong cụm xả đáy tùy cấu hình của bồn.

Một số ứng dụng có thể kể đến:

• Lắp trên xi téc vận chuyển xăng dầu và các loại chất lỏng phù hợp với vật liệu van.
• Làm van cửa vào/ra cho chất lỏng trên bồn và xe bồn.
• Sử dụng trong cụm xả đáy hoặc vị trí xả phía trên theo thiết kế của hệ thống.
• Thay thế van bi khí nén cùng kích thước khi cần bảo trì hoặc nâng cấp thiết bị.

Khi lựa chọn sản phẩm cho một môi chất cụ thể, cần đối chiếu vật liệu van, gioăng làm kín, nhiệt độ và điều kiện vận hành thực tế để đảm bảo tính tương thích.

Mua Van bi ATCO AGN8X – ND80 (3″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AGN8X – ND80 (3″), lắp cho Xi téc xăng dầu chính hãng, phục vụ nhu cầu lắp mới, thay thế và bảo trì thiết bị trên xe bồn, xi téc. Sản phẩm được lựa chọn theo đúng model và kích thước yêu cầu, hỗ trợ khách hàng kiểm tra khả năng tương thích với hệ thống trước khi lắp đặt.

Xăng Dầu Hà Nội cam kết sản phẩm chính hãng, hỗ trợ tư vấn thông tin sản phẩm và lựa chọn cấu hình phù hợp với nhu cầu sử dụng thực tế.

Quý khách cần báo giá hoặc tư vấn Van bi ATCO AGN8X – ND80 (3″) vui lòng liên hệ Xăng Dầu Hà Nội – Hotline: 0961.089.292 để được hỗ trợ.
