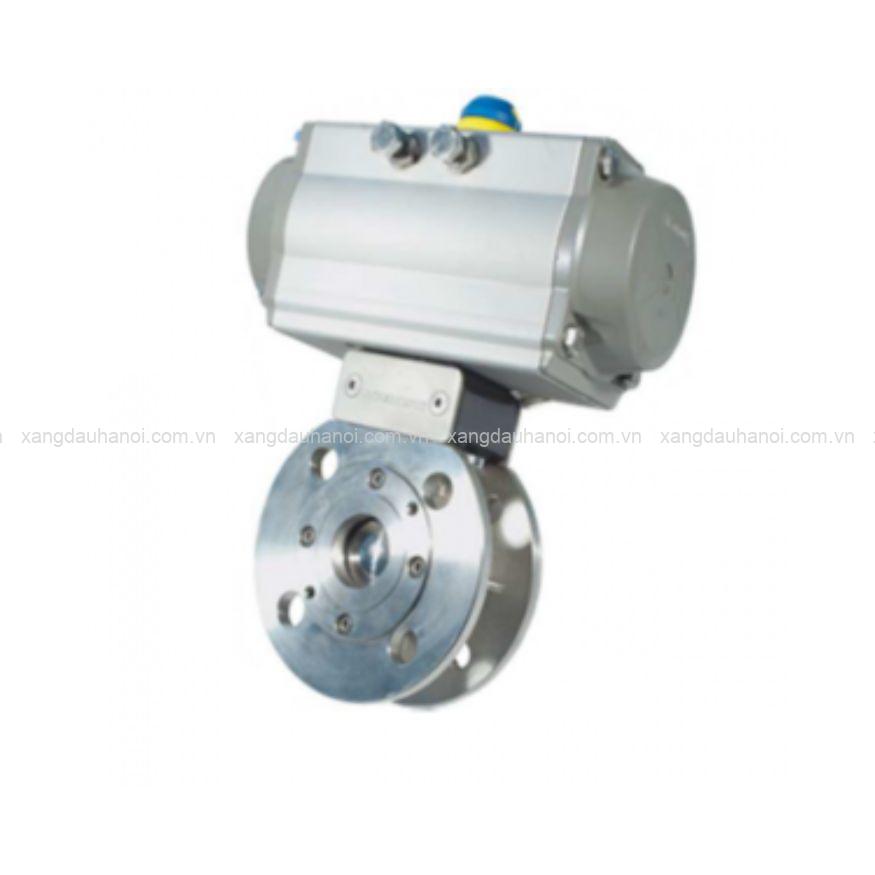

Van bi ATCO AGN5X – ND50 (2″), lắp cho Xi téc xăng dầu

Van bi ATCO AGN5X – ND50 (2″), lắp cho Xi téc xăng dầu là dòng van bi khí nén thuộc ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trong các hệ thống bồn, xi téc và phương tiện vận chuyển chất lỏng. Với kích thước danh nghĩa ND50 (2″), thiết kế full bore và bộ truyền động khí nén tác động đơn, sản phẩm phù hợp cho các hệ thống cần kiểm soát dòng chảy bằng thao tác đóng mở từ xa hoặc tích hợp với hệ thống vận hành của xe bồn.

Van sử dụng thân bằng thép không gỉ 316L/1.4409, kết cấu nhỏ gọn với chiều dài mặt đối mặt 81 mm. Phiên bản tiêu chuẩn sử dụng seat PTFE với áp suất làm việc tối đa 16 bar, đáp ứng các yêu cầu sử dụng trong nhiều hệ thống vận chuyển chất lỏng.

Đặc điểm nổi bật của Van bi ATCO AGN5X – ND50 (2″)

Van bi ATCO AGN5X được thiết kế hướng đến khả năng đóng mở nhanh và kiểm soát dòng chất lỏng tại cửa vào hoặc cửa ra của xi téc. Thiết kế full bore giúp duy trì tiết diện dòng chảy lớn qua thân van, đồng thời kết cấu gọn giúp thuận tiện khi bố trí trên cụm thiết bị của bồn.

Một số đặc điểm đáng chú ý của sản phẩm:

• Kích thước ND50 (2″), phù hợp với các hệ thống đường ống và cửa kết nối có kích thước tương ứng.
• Thiết kế ball valve full bore, sử dụng bi van làm bộ phận đóng mở dòng chất lỏng.
• Thân van bằng inox 316L/1.4409, phù hợp với môi trường sử dụng trong lĩnh vực vận chuyển và lưu trữ chất lỏng.
• Vận hành bằng khí nén, sử dụng actuator tác động đơn, đóng mở theo cơ cấu điều khiển khí nén.
• Áp suất khí nén vận hành từ 4 đến 8 bar, trong đó nguồn khí cấp được khuyến nghị ở khoảng 5,5–6,5 bar và không vượt quá 8 bar.
• Áp suất làm việc 16 bar với seat PTFE tiêu chuẩn; phiên bản seat PTFE/Graphite dùng cho nhiệt độ cao có mức áp suất làm việc riêng.
• Nhiệt độ làm việc của thân van từ -40°C đến +150°C, trong khi actuator có dải nhiệt độ riêng từ -20°C đến +80°C; điều kiện thực tế còn phụ thuộc vật liệu làm kín.

Thiết kế và khả năng vận hành

Điểm đáng chú ý của Van bi ATCO AGN5X – ND50 (2″) nằm ở cơ cấu vận hành bằng khí nén thay vì thao tác tay trực tiếp. Bộ truyền động là loại tác động đơn, có thể hoạt động với một đường cấp khí, tuy nhiên cấu hình sử dụng hai đường cấp khí được khuyến nghị nhằm rút ngắn thời gian đóng van.

Áp suất vận hành tối thiểu của bộ truyền động là 4 bar và tối đa 8 bar. Khi cấp khí cho hệ thống, nguồn khí được khuyến nghị duy trì trong khoảng 5,5–6,5 bar để bộ truyền động hoạt động ổn định. Sử dụng khí được bôi trơn cũng được khuyến nghị để duy trì tình trạng làm việc tốt của actuator.

Van có thiết kế compact với chiều dài mặt đối mặt 81 mm, trọng lượng khoảng 12,3 kg. Kết nối mặt bích tiêu chuẩn sử dụng kiểu khoan 4 lỗ Ø17 trên PCD 125 mm; các kiểu khoan khác có thể được cung cấp theo cấu hình phù hợp.

Khi lắp đặt, bề mặt mặt bích phía bồn cần được làm sạch trước khi ghép nối. Gioăng được đặt đúng vị trí, sau đó van được cố định bằng bulong, vòng đệm và đai ốc. Mô-men siết được chỉ định ở mức 50 N.m ±5 với bộ bulong phù hợp. Sau khi lắp đặt, cần kiểm tra lại mô-men siết sau 24 giờ để đảm bảo liên kết ổn định.

Ứng dụng Van bi ATCO AGN5X – ND50 (2″)

Với chức năng làm cửa vào/ra cho chất lỏng, Van bi ATCO AGN5X có thể được bố trí trong các hệ thống xi téc tùy theo thiết kế và vị trí kết nối thực tế. Dòng van bi ATCO của Perolo được phát triển với nhiều kích thước và cấu hình kết nối nhằm đáp ứng các nhu cầu khác nhau trong hệ thống bồn chứa và phương tiện vận chuyển chất lỏng.

Một số ứng dụng phù hợp của sản phẩm gồm:

• Lắp đặt trên xi téc xăng dầu và xe bồn vận chuyển chất lỏng.
• Sử dụng tại vị trí cửa vào hoặc cửa ra của hệ thống bồn.
• Tích hợp vào cụm đường ống cần điều khiển đóng mở bằng khí nén.
• Ứng dụng trong hệ thống vận chuyển các loại chất lỏng có khả năng tương thích với vật liệu chế tạo van và gioăng.
• Phù hợp cho các hệ thống yêu cầu van có khả năng đóng mở nhanh và điều khiển bằng khí nén.

Sản phẩm được Perolo công bố khả năng đáp ứng các yêu cầu liên quan đến ADR, IMDG, RID và EN14432, đồng thời có phê duyệt của Bureau Veritas và A-C-I. Khi lựa chọn van cho môi chất cụ thể, cần kiểm tra sự tương thích giữa vật liệu van, vật liệu làm kín và chất lỏng được vận chuyển.

Lưu ý khi lắp đặt và sử dụng

Để Van bi ATCO AGN5X – ND50 (2″) hoạt động ổn định, việc lựa chọn vị trí lắp đặt và kết nối cần phù hợp với kết cấu thực tế của xi téc. Bề mặt ghép nối phải sạch, không có bụi bẩn hoặc dị vật ảnh hưởng đến độ kín. Các chi tiết liên kết cần được lắp đúng và siết với lực phù hợp.

Đối với hệ thống đường ống được kết nối phía sau van, Perolo khuyến nghị sử dụng đoạn ống mềm giữa van và đường ống để hạn chế lực tác động bổ sung lên các ty ren và điểm liên kết. Không nên tự ý tháo bộ truyền động khỏi van bi. Việc lắp ráp và cài đặt nên được thực hiện bởi người có chuyên môn để đảm bảo van vận hành đúng yêu cầu.

Ngoài ra, cần lựa chọn đúng vật liệu gioăng theo môi chất và điều kiện nhiệt độ. Phiên bản tiêu chuẩn sử dụng gioăng PTFE với mức áp suất làm việc 16 bar; cấu hình PTFE/Graphite dành cho nhiệt độ cao có thông số áp suất khác. Vì vậy, khách hàng nên xác định rõ môi chất, nhiệt độ, kiểu kết nối và yêu cầu vận hành trước khi đặt mua.

Mua Van bi ATCO AGN5X – ND50 (2″) chính hãng tại Xăng Dầu Hà Nội

Xăng Dầu Hà Nội cung cấp Van bi ATCO AGN5X – ND50 (2″), lắp cho Xi téc xăng dầu chính hãng, phù hợp cho nhu cầu lắp mới, thay thế hoặc bảo trì thiết bị trên xe bồn và xi téc vận chuyển chất lỏng.

Sản phẩm được cung cấp đúng model, đúng kích thước và hỗ trợ tư vấn lựa chọn cấu hình phù hợp với hệ thống thực tế. Xăng Dầu Hà Nội cam kết sản phẩm chính hãng, hỗ trợ khách hàng kiểm tra thông tin sản phẩm và lựa chọn phương án phù hợp trước khi đặt hàng.

Quý khách đang cần mua Van bi ATCO AGN5X – ND50 (2″), lắp cho Xi téc xăng dầu hoặc cần tư vấn về kết nối, cấu hình và khả năng tương thích với hệ thống hiện có, vui lòng liên hệ:

Xăng Dầu Hà Nội – Hotline: 0961.089.292

Liên hệ ngay để được tư vấn sản phẩm và báo giá phù hợp cho nhu cầu lắp đặt, thay thế van trên xi téc xăng dầu.
