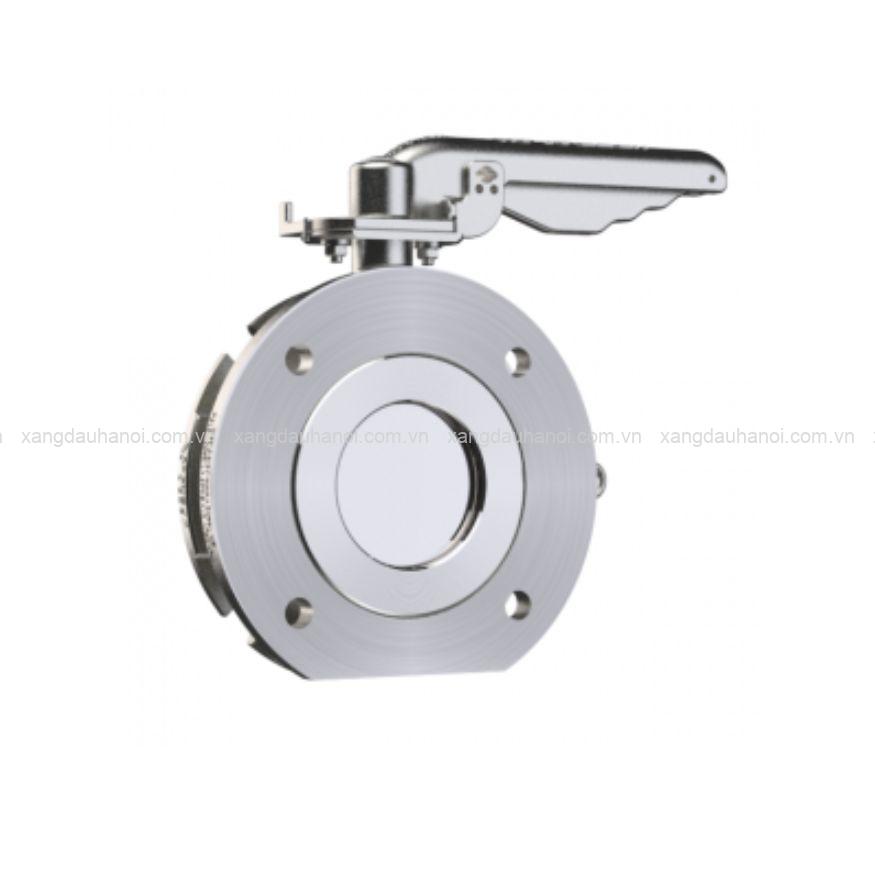

Van bướm Tankfly TFS8 – ND80 (3″), mặt bích, lắp cho Xi téc xăng dầu

Van bướm Tankfly TFS8 – ND80 (3″), mặt bích, lắp cho Xi téc xăng dầu là van bướm mặt bích của Perolo, được thiết kế làm van đầu vào/đầu ra cho chất lỏng. Sản phẩm có kích thước ND80 (3″), kết cấu nhỏ gọn, thân inox 316L và cơ cấu tay gạt đóng mở nhanh 1/4 vòng, phù hợp với các hệ thống bồn và xi téc yêu cầu khả năng vận hành ổn định, thuận tiện.

Giới thiệu Van bướm Tankfly TFS8 – ND80 (3″)

TFS8 thuộc dòng TANKFLY của Perolo, được phát triển để kiểm soát dòng chất lỏng tại cửa vào hoặc cửa ra. Tùy theo thiết kế của bồn hoặc xi téc, van bướm có thể được bố trí tại hệ thống phía trên hoặc trở thành một phần của cụm xả đáy.

Phiên bản TFS8 sử dụng kết nối mặt bích, tạo liên kết chắc chắn với hệ thống tương ứng. Thiết kế Face-to-Face nhỏ gọn giúp van không chiếm quá nhiều chiều dài trên cụm thiết bị, phù hợp với những khu vực lắp đặt có không gian hạn chế.

Điểm nổi bật trong thiết kế TANKFLY TFS8

TFS8 sử dụng đĩa bướm để kiểm soát đường lưu thông của chất lỏng. Người vận hành chỉ cần xoay tay gạt 1/4 vòng để chuyển nhanh giữa trạng thái đóng và mở. Cơ cấu tay van có khóa giúp hạn chế việc thay đổi trạng thái ngoài ý muốn và hỗ trợ kiểm soát van trong quá trình vận hành.

Kết cấu nhỏ gọn là một ưu điểm đáng chú ý của TANKFLY 3″. Khoảng cách giữa hai mặt lắp đặt được tối ưu, nhờ đó van dễ bố trí trong cụm đường ống trên bồn hoặc xi téc mà không cần quá nhiều không gian.

Các chi tiết chính được lựa chọn theo hướng đáp ứng môi trường vận chuyển chất lỏng. Bên cạnh thân van bằng inox 316L, hệ thống còn sử dụng PTFE và nhiều vật liệu làm kín chuyên dụng tại các vị trí khác nhau.

Thiết kế dạng module cũng tạo thuận lợi cho quá trình bảo dưỡng. Những bộ phận chịu tác động trong quá trình đóng mở và làm kín có thể được kiểm tra, thay thế theo từng cụm, giúp duy trì tình trạng vận hành của van sau thời gian dài sử dụng.

Thông số kỹ thuật Van bướm TFS8 ND80

• Thương hiệu: Perolo
• Dòng sản phẩm: TANKFLY
• Model: TFS8
• Loại van: Flanged Butterfly Valve
• Đường kính danh nghĩa: 80 mm (3″)
• Khối lượng: 7,0 kg
• Vật liệu: Stainless Steel 316L / 1.4409
• Gioăng: PTFE
• Mặt bích đầu vào: 6 x Ø14 trên PCD 168 mm / 4 x Ø18 trên PCD 160 mm
• Mặt bích đầu ra: 4 rãnh Ø18 trên PCD tối thiểu 146 mm
• Face-to-Face: 52,5 mm
• Áp suất làm việc: 7 bar
• Áp suất thử: 10,5 bar
• Nhiệt độ làm việc tiêu chuẩn: -40°C đến +150°C
• Phiên bản HT: -40°C đến +250°C
• Nhiệt độ thiết kế: -40°C đến +190°C / +250°C đối với HT
• Vận hành: tay gạt 1/4 vòng có khóa
• Tiêu chuẩn: ADR / IMDG / RID / EN 14432
• Phê duyệt: Bureau Veritas / TÜV / RMR

TFS8 được ứng dụng như thế nào trên Xi téc?

Với kích thước ND80 (3″), TFS8 phù hợp với các hệ thống bồn và xi téc sử dụng đường kết nối tương ứng. Van đảm nhiệm nhiệm vụ kiểm soát cửa vào/ra của chất lỏng và có thể được tích hợp tại các vị trí khác nhau tùy thiết kế hệ thống.

Kết nối mặt bích tạo điều kiện lắp van chắc chắn vào cụm đường ống, trong khi cơ cấu đóng mở nhanh hỗ trợ thao tác trong quá trình nạp và xả. Đối với Van bướm Tankfly TFS8 – ND80 (3″), mặt bích, lắp cho Xi téc xăng dầu, cần kiểm tra sự tương thích giữa vật liệu van và loại xăng dầu được vận chuyển trước khi sử dụng. Perolo xác định đây là trách nhiệm cần thực hiện khi lựa chọn van cho từng loại lưu chất.

Lắp đặt và bảo dưỡng đúng cách

TFS8 phải ở trạng thái đóng khi lắp van lên bồn. Trước tiên cần kiểm tra và làm sạch mặt bích phía bồn, sau đó lắp stud, gioăng và đưa van vào đúng vị trí. Với vít M16, mô-men siết quy định là 70 Nm ± 5 Nm; với vít M12 là 50 Nm ± 5 Nm. Sau khi hoàn tất, cần đóng mở van 3 lần để kiểm tra mô-men vận hành.

Nếu phía sau van được nối với một hệ thống đường ống, Perolo khuyến nghị bố trí ống mềm giữa van và đường ống để tránh tạo thêm ứng suất lên các stud cố định.

Đối với công tác bảo dưỡng, TANKFLY TFS8 có các bộ phụ tùng riêng cho tay vận hành, trục và gioăng trục, tấm đóng, gioăng tấm đóng và vòng kẹp. Perolo yêu cầu sử dụng phụ tùng OEM; việc lắp phụ tùng không phải OEM có thể làm mất hiệu lực bảo hành của hãng.

Chọn mua Tankfly TFS8 chính hãng cho hệ thống Xi téc

Một van ND80 thay thế đúng kích thước nhưng khác kiểu khoan mặt bích vẫn có thể không phù hợp với hệ thống hiện hữu. Vì vậy, trước khi đặt hàng TFS8 nên kiểm tra model, kích thước, cấu hình mặt bích và điều kiện vận hành thực tế của xi téc.

Xăng Dầu Hà Nội cung cấp Van bướm Tankfly TFS8 – ND80 (3″), mặt bích, lắp cho Xi téc xăng dầu chính hãng, phù hợp cho nhu cầu lắp mới hoặc thay thế thiết bị. Quý khách cần đối chiếu cấu hình van đang sử dụng hoặc muốn nhận báo giá có thể liên hệ Hotline 0961.089.292 để được tư vấn lựa chọn chính xác.
