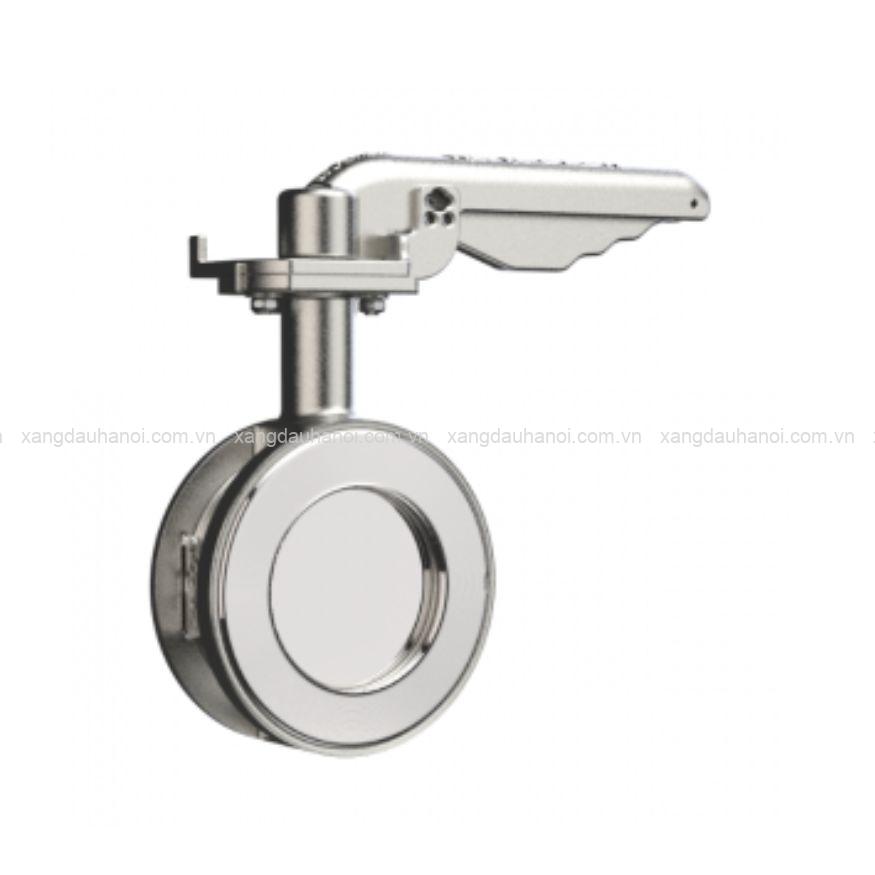

Van bướm Tankfly TPS8 – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu

Van bướm Tankfly TPS8 – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu là van bướm Perolo kích thước ND80 (3″), được thiết kế để kẹp giữa hai mặt bích hoặc lắp trực tiếp trên hệ thống đường ống. Sản phẩm sử dụng trục then hoa, kết cấu inox và cơ cấu đóng mở nhanh 1/4 vòng, phù hợp cho các vị trí kiểm soát dòng chất lỏng trên bồn và xi téc.

Giới thiệu Van bướm Tankfly TPS8 – ND80 (3″)

TPS8 thuộc dòng TANKFLY của Perolo, được phát triển làm van kiểm soát dòng chất lỏng với thiết kế nhỏ gọn. Van có thể được bố trí tại cửa vào hoặc cửa ra của bồn, xe bồn và các hệ thống xi téc tùy theo cấu tạo đường ống thực tế.

Phiên bản ND80 sử dụng kiểu lắp clamp, cho phép van được kẹp giữa mặt bích DIN hoặc ANSI. Thiết kế này giúp giảm chiều dài cụm thiết bị và tạo thuận lợi khi cần tháo van để kiểm tra hoặc bảo dưỡng.

Điểm nổi bật trong thiết kế Tankfly TPS8

Khác biệt đáng chú ý của TPS8 là splined spindle – trục then hoa. Perolo phát triển cấu trúc này nhằm cải thiện khả năng thao tác và truyền mô-men giữa tay vận hành với cơ cấu đóng mở. Đây là một cải tiến hữu ích đối với van thường xuyên được vận hành trong quá trình nạp/xả.

Van hoạt động bằng đĩa bướm xoay bên trong thân. Tay gạt chỉ cần thực hiện hành trình 1/4 vòng để chuyển giữa trạng thái đóng và mở, đồng thời có cơ cấu khóa giúp kiểm soát vị trí của van sau khi thao tác.

Thiết kế dạng kẹp cũng giúp TPS8 duy trì kết cấu gọn. Van được bố trí giữa các mặt bích tương ứng thay vì sử dụng một thân mặt bích kéo dài, nhờ đó tiết kiệm không gian trên cụm đường ống của xi téc.

Các chi tiết làm kín và bộ phận chuyển động được thiết kế theo từng cụm có thể bảo dưỡng. Điều này tạo thuận lợi khi cần xử lý tay van, trục, gioăng trục hoặc đĩa đóng sau một thời gian sử dụng mà không nhất thiết phải thay toàn bộ van.

Thông số kỹ thuật TPS8 ND80

• Thương hiệu: Perolo
• Dòng sản phẩm: TANKFLY
• Model: TPS8
• Loại van: Clamped Butterfly Valve
• Đường kính danh nghĩa: 80 mm (3″)
• Vật liệu tiêu chuẩn: Stainless Steel 316 / 1.4408
• Gioăng đĩa đóng: PTFE
• Cơ cấu truyền mô-men: Splined spindle
• Kết nối đầu vào: kẹp giữa mặt bích DIN hoặc ANSI
• Kết nối đầu ra: kẹp giữa mặt bích DIN hoặc ANSI
• Face-to-Face: 48 mm
• Khối lượng: 3,15 kg
• Áp suất làm việc: 7 bar
• Áp suất thử: 10,5 bar
• Nhiệt độ làm việc tiêu chuẩn: -50°C đến +150°C
• Phiên bản HT: -20°C đến +250°C
• Nhiệt độ thiết kế tiêu chuẩn: -50°C đến +250°C
• Vận hành: tay gạt có khóa, 1/4 vòng
• Tiêu chuẩn: ADR / IMDG / RID / EN 14432
• Phê duyệt: Bureau Veritas / RMR

TPS8 được sử dụng ở đâu trên Xi téc?

Với kích thước ND80 (3″), TPS8 phù hợp cho những vị trí kiểm soát dòng chất lỏng trên bồn và xi téc sử dụng đường kết nối tương ứng. Van có thể tham gia vào cụm cửa vào/ra hoặc hệ thống xả tùy theo thiết kế của phương tiện và đường ống.

Khả năng kẹp giữa mặt bích DIN hoặc ANSI mang lại tính linh hoạt khi tích hợp TPS8 vào hệ thống. Đồng thời, thiết kế nhỏ gọn giúp hạn chế không gian chiếm dụng tại những khu vực tập trung nhiều thiết bị trên xi téc.

Khi sử dụng Van bướm Tankfly TPS8 – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu, cần kiểm tra khả năng tương thích giữa vật liệu van và loại xăng dầu hoặc lưu chất được vận chuyển. Perolo quy định người lựa chọn thiết bị cần xác nhận sự tương thích này trước khi sử dụng.

Lắp đặt và bảo dưỡng van bướm TPS8

Khi lắp TPS8, van phải được đặt ở trạng thái đóng. Mặt bích phía bồn cần được làm sạch, không còn bụi bẩn hoặc các hạt cứng. Sau đó căn chỉnh gioăng và van đúng với mặt bích trước khi hoàn thiện cụm kết nối. Mô-men siết được Perolo quy định là 70 Nm ± 5 Nm.

TPS8 có nhiều bộ phụ tùng bảo dưỡng riêng như Handle Kit, Spindle Seals Kit, Spindle & Spindle Seals Kit, Closure Plate Kit, Closure Plate Seal Kit và Clamping Ring Kit. Hệ thống làm kín sử dụng các vật liệu như PTFE, FEP/Silicone và FKM/Viton tại những vị trí khác nhau.

Lựa chọn Tankfly TPS8 chính hãng cho hệ thống Xi téc

TPS8 không chỉ khác các phiên bản Tankfly ở kích thước hay kiểu kết nối mà còn ở thiết kế trục then hoa. Vì vậy, khi thay van cũ hoặc phụ tùng, cần đối chiếu đúng model, cấu hình trục, vật liệu và điều kiện vận hành để tránh lựa chọn nhầm phiên bản.

Xăng Dầu Hà Nội cung cấp Van bướm Tankfly TPS8 – ND80 (3″), kẹp (clamp), lắp cho Xi téc xăng dầu chính hãng. Nếu cần kiểm tra model đang sử dụng, lựa chọn phụ tùng hoặc tìm van thay thế phù hợp, quý khách có thể liên hệ Hotline 0961.089.292 để được tư vấn và báo giá.
