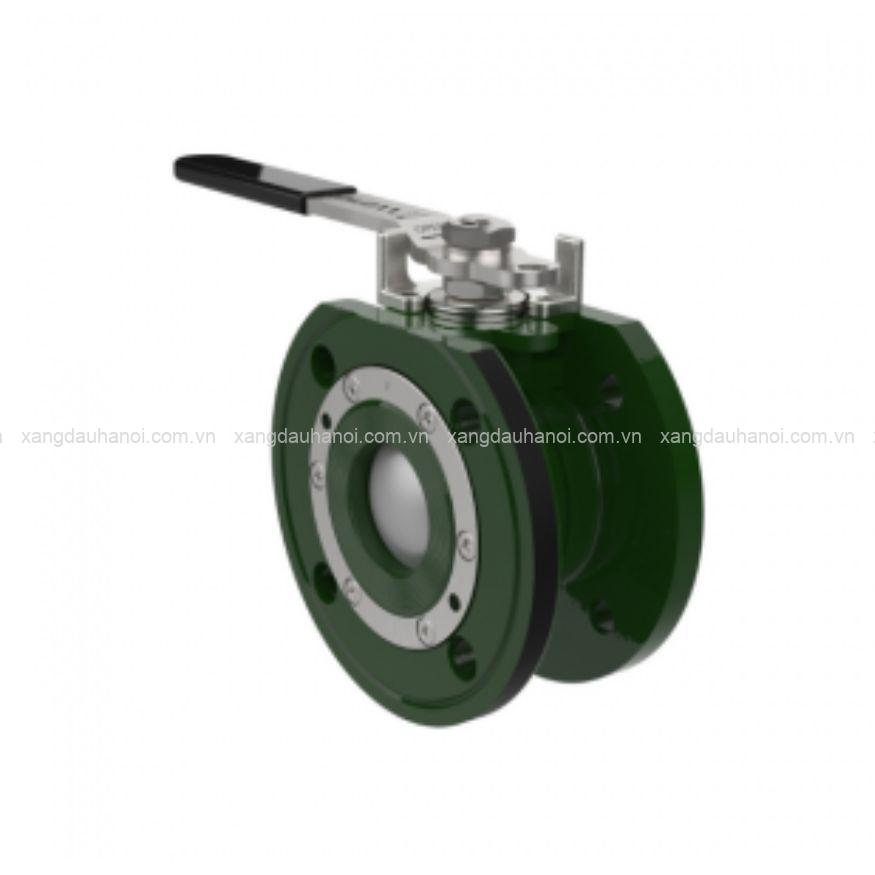

Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu

Van bi ATCO AFN5X – ND50 (2″), lắp cho Xi téc xăng dầu là dòng van bi full bore tự đóng thuộc thương hiệu ATCO của Perolo, được thiết kế làm cửa vào/ra cho chất lỏng trên bồn chứa và xe bồn. Phiên bản AFN5X Halar nổi bật với thân van được phủ Halar và PTFE/PFA, hướng đến các ứng dụng có yêu cầu cao về khả năng chống ăn mòn. Với kích thước danh nghĩa ND50 (2″), thiết kế nhỏ gọn và cơ cấu vận hành 1/4 vòng, sản phẩm phù hợp để tích hợp vào hệ thống đường chất lỏng của xi téc, bồn chứa và các thiết bị vận chuyển chuyên dụng.

Đặc điểm Van bi ATCO AFN5X – ND50 (2″)

Thiết kế full bore cho đường chất lỏng

ATCO AFN5X được thiết kế theo dạng full bore, đóng vai trò là cửa vào hoặc cửa ra của chất lỏng. Cấu trúc này phù hợp với các hệ thống cần duy trì đường dẫn chất lỏng thông suốt khi van ở trạng thái mở, đồng thời đáp ứng nhu cầu đóng/mở dòng chảy khi vận hành bồn hoặc xi téc.

Van có thể được bố trí ở vị trí phù hợp trên bồn hoặc xe bồn tùy theo thiết kế hệ thống, chẳng hạn như cửa xả phía trên hoặc trong cụm xả phía dưới. Perolo cũng xác định dòng van bi ATCO có thể được sử dụng cho các ứng dụng trên tank container, road tanker, rail tank car và bồn tĩnh.

Cơ cấu bi đóng mở nhanh, thao tác 1/4 vòng

Cơ chế vận hành của van dựa trên bi van và cơ cấu xoay. Khi thao tác tay gạt, bi van xoay 1/4 vòng để chuyển đổi giữa trạng thái đóng và mở. Cách vận hành này giúp thao tác nhanh, trực quan và thuận tiện khi cần kiểm soát dòng chất lỏng trong quá trình nạp, xả hoặc bảo trì hệ thống.

Thiết kế của AFN5X cũng hướng đến khả năng kết nối với cơ cấu điều khiển từ xa tùy cấu hình. Theo tài liệu sản phẩm, phiên bản tiêu chuẩn sử dụng tay gạt 1/4 vòng và có tùy chọn điều khiển từ xa.

Lớp phủ Halar tăng khả năng chống ăn mòn

Một trong những điểm đáng chú ý của Van bi ATCO AFN5X – ND50 (2″) là cấu hình vật liệu dành cho môi trường có tính ăn mòn cao. Tài liệu Perolo cho biết phiên bản AFN5X Halar sử dụng thân van được phủ Halar và PTFE/PFA, kết hợp với các lựa chọn vật liệu bi như Hastelloy, Ceramic hoặc PVDF tùy cấu hình.

Lớp phủ Halar có độ dày 500 µm theo tài liệu sản phẩm, góp phần tạo lớp bảo vệ cho thân van trước tác động của môi trường làm việc. Tuy nhiên, việc lựa chọn cấu hình vật liệu vẫn cần căn cứ vào tính tương thích giữa van và chất lỏng được vận chuyển.

Thiết kế nhỏ gọn, thuận tiện tích hợp

AFN5X có thiết kế tương đối gọn với chiều dài mặt đối mặt 81 mm. Đây là ưu điểm thực tế khi van cần được bố trí trong không gian giới hạn trên bồn hoặc cụm đường ống của xi téc.

Thiết kế nhỏ gọn không chỉ giúp việc bố trí thiết bị thuận tiện hơn mà còn hỗ trợ quá trình kiểm tra, tháo lắp và bảo trì khi cần thay thế hoặc bảo dưỡng van.

Khả năng làm việc ở áp suất cao

Phiên bản AFN5X Halar có áp suất làm việc tối đa được nhà sản xuất công bố là 16 Bar và áp suất thử 24 Bar. Thiết kế này giúp van đáp ứng các yêu cầu vận hành trong những hệ thống bồn và thiết bị vận chuyển chất lỏng có yêu cầu kiểm soát áp suất.

Perolo cũng cho biết dòng AFN5X có khả năng đáp ứng các yêu cầu của bồn T22 và hướng đến mức độ bảo vệ cao cho bồn trong cấu hình phù hợp.

Thông số kỹ thuật Van bi ATCO AFN5X – ND50 (2″)

Ứng dụng Van bi ATCO AFN5X – ND50 (2″)

Van bi ATCO AFN5X – ND50 (2″) được sử dụng trong các hệ thống cần kiểm soát dòng chất lỏng trên bồn chứa và phương tiện vận chuyển chuyên dụng. Với thiết kế full bore, kích thước ND50 và cấu hình chống ăn mòn cao, sản phẩm phù hợp với nhiều ứng dụng công nghiệp cần thiết bị đóng/mở dòng chất lỏng đáng tin cậy.

Một số ứng dụng tiêu biểu gồm:

• Lắp trên xe bồn, xi téc vận chuyển chất lỏng.
• Sử dụng làm cửa vào hoặc cửa ra của chất lỏng trên bồn.
• Lắp trong cụm xả đáy của bồn hoặc tại vị trí xả phía trên tùy thiết kế.
• Sử dụng trên tank container, road tanker, rail tank car và bồn tĩnh theo cấu hình phù hợp.
• Ứng dụng trong môi trường có yêu cầu cao về khả năng chống ăn mòn với phiên bản phủ Halar.

Lưu ý khi lựa chọn và lắp đặt

Khi lựa chọn Van bi ATCO AFN5X – ND50 (2″), cần kiểm tra trước kích thước kết nối, cấu hình mặt bích và yêu cầu thực tế của hệ thống xi téc. Đặc biệt, phiên bản Halar có nhiều lựa chọn vật liệu bi và cấu hình kết nối khác nhau, vì vậy không nên chỉ căn cứ vào kích thước ND50 để xác định toàn bộ cấu hình sản phẩm.

Ngoài ra, khả năng tương thích giữa vật liệu van và chất lỏng vận chuyển là yếu tố cần được kiểm tra trước khi đưa vào sử dụng. Nhà sản xuất cũng lưu ý khách hàng có trách nhiệm xác nhận sự tương thích này.

Trong quá trình lắp đặt và bảo trì, nên sử dụng đúng linh kiện phù hợp với sản phẩm để đảm bảo khả năng làm kín và vận hành của van. Perolo cũng lưu ý việc sử dụng linh kiện không phải OEM có thể ảnh hưởng đến điều kiện bảo hành của sản phẩm.
